협동로봇 고하중·고속 작업, 펜스 없이 어디까지 운영할 수 있을까

작업 조건별 협동 방식 선택과 센서·방호 설계 기준

가반하중을 올리는 순간, 질문은 로봇에서 셀로 바뀝니다

현장에서 자주 듣는 질문은 대개 비슷합니다. 작은 부품을 옮기던 협동로봇에 이번에는 더 무거운 박스를 맡기고 싶고 사이클 타임도 줄이고 싶은데, 지금처럼 펜스 없이 써도 되느냐는 것입니다. 카탈로그에는 가반하중이 큰 모델도 있고 속도 설정도 바꿀 수 있으니, 장비만 바꾸면 될 것처럼 보입니다.

하지만 무게와 속도가 올라가면 사람과 부딪혔을 때 전달되는 충격도 함께 커집니다. 그래서 이 판단은 로봇 한 대의 사양이 아니라 공작물, 그리퍼, 주변 설비, 작업자 동선을 모두 포함한 "협동 적용" 전체를 기준으로 내려야 합니다.

이 글은 협동로봇을 고속·고하중 영역으로 넓혀 갈 때 무엇을 먼저 확인해야 하는지 정리합니다. 협동 방식별 차이, 국제표준이 요구하는 관점, 비용 구조, 자주 겪는 시행착오, 검토 순서와 자가진단 항목까지 차례로 다룹니다.

1. 협동로봇이 고속·고하중에서 먼저 부딪히는 한계

국제로봇연맹(IFR)은 2024년 12월 협동로봇 포지션 페이퍼를 갱신하면서, 협동로봇이 사람 곁에서 안전하게 일하도록 설계된 대가로 몇 가지 절충을 안고 있다고 설명했습니다. 대표적인 예가 높은 가반하중과 높은 속도를 함께 요구하는 공정으로, 현재로서는 협동로봇의 적용 대상으로 보기 어렵다는 것입니다.

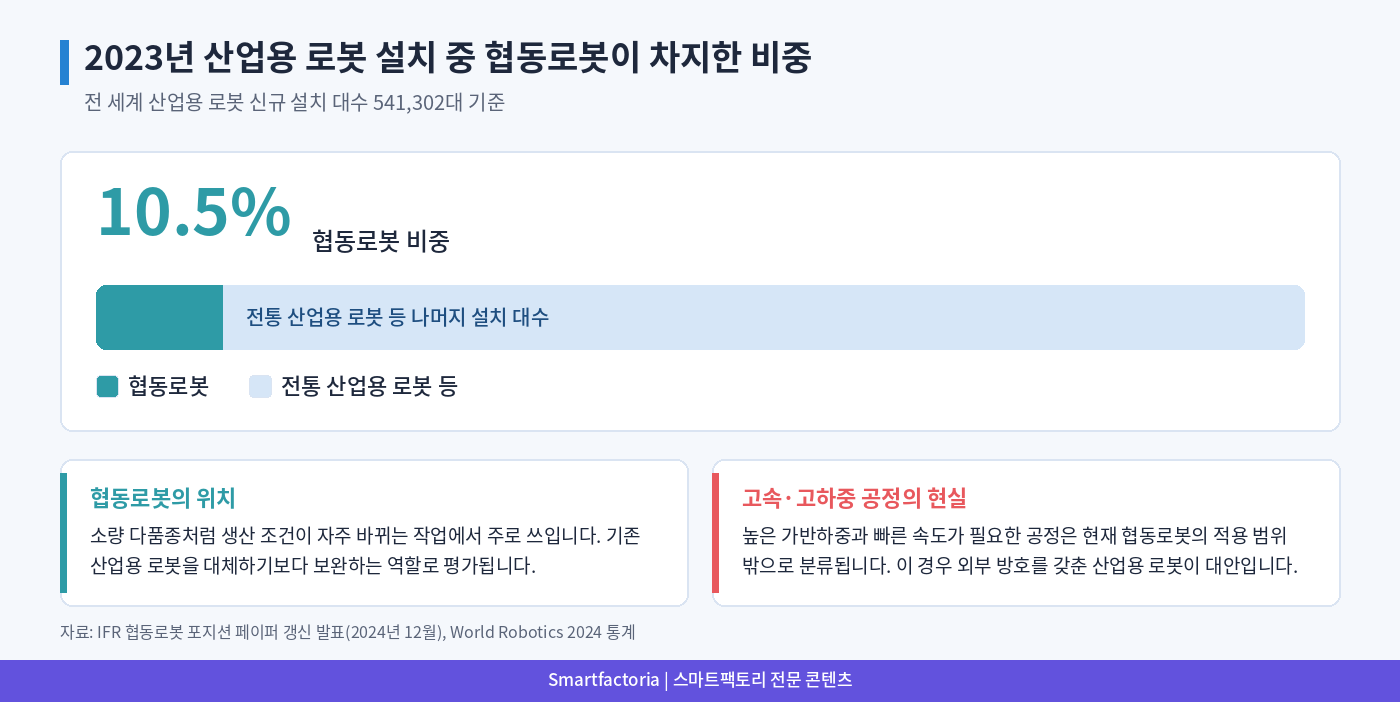

시장 통계도 같은 위치를 보여 줍니다. IFR에 따르면 2023년 전 세계에 새로 설치된 산업용 로봇 541,302대 가운데 협동로봇은 10.5%였습니다. IFR은 협동로봇이 훨씬 빠른 속도로 움직이는 전통 산업용 로봇을 대체하기보다 보완하는 투자로 자리 잡을 것으로 봅니다.

한계는 무게 자체보다 충돌 에너지에서 옵니다

협동로봇의 안전은 대개 접촉이 일어났을 때 힘과 압력을 제한하는 방식에 기대고 있습니다. 공작물이 무거워지고 이동 속도가 빨라지면 같은 접촉에서도 사람에게 전달되는 충격이 커지므로, 허용 범위 안에 머물려면 속도를 낮출 수밖에 없습니다. 결국 "더 무겁게"와 "더 빠르게"라는 두 요구는 같은 방식 안에서 서로 부딪힙니다.

• 가반하중을 키우면 같은 속도에서도 접촉 시 충격이 커져, 실제로 쓸 수 있는 속도가 내려갑니다.
• 속도를 높이면 정지에 필요한 거리와 시간이 늘어나, 사람과의 간격을 더 넓게 잡아야 합니다.
• 그리퍼의 모서리나 공작물의 날카로운 면처럼 로봇 본체가 아닌 부분이 위험을 키우는 경우도 많습니다.

2. 협동로봇이 아니라 협동 적용으로 판단해야 하는 이유

카탈로그의 "협동"은 로봇이 갖춘 안전 기능을 가리킬 뿐, 그 로봇이 들어간 셀 전체가 안전하다는 보증은 아닙니다. 사람에게 위험을 주는 것은 로봇 팔만이 아니라 그리퍼, 공작물, 컨베이어나 팔레트 같은 주변 설비, 그리고 작업자가 셀에 들어가는 방식까지 합친 결과이기 때문입니다.

IFR의 설명도 같은 관점을 보여 줍니다. 협동로봇은 사람과 직접 상호작용하지 않는 환경에서도 많이 쓰이고, 반대로 사람의 개입이 필요한 공정에서는 외부 안전 조치를 갖춘 산업용 로봇이 좋은 해법이 될 수 있다는 것입니다. 즉 "협동"은 로봇의 이름이 아니라 작업과 셀을 설계하는 방식의 문제입니다.

로봇 사양과 셀의 위험성 평가는 따로 봐야 합니다

실무에서는 책임 범위를 세 단계로 나눠 보면 정리가 쉽습니다. 로봇이 제공하는 기능, 셀을 꾸미면서 정해야 하는 보호 방식, 운영하면서 지켜야 하는 절차가 각각 다르기 때문입니다.

• 로봇 제조사가 제공하는 것: 힘·속도 제한 같은 안전 기능과 그 성능 정보입니다.
• 통합 단계에서 정해야 하는 것: 공작물·그리퍼·주변 설비를 포함한 위험성 평가와 보호 방식입니다.
• 사용 단계에서 지켜야 하는 것: 정비·티칭·레이아웃 변경 때의 절차와 재평가입니다.

국제표준은 원문과 인증기관을 통해 확인합니다

협동 운전의 안전 요구사항은 ISO 10218 같은 국제표준 체계에서 다룹니다. 표준은 개정되기 때문에 시스템 통합(SI) 업체의 제안서와 위험성평가 문서가 어떤 표준의 어느 판을 기준으로 작성되었는지 먼저 확인하고, 세부 요건은 표준 원문이나 인증기관을 통해 확인하는 것이 안전합니다.

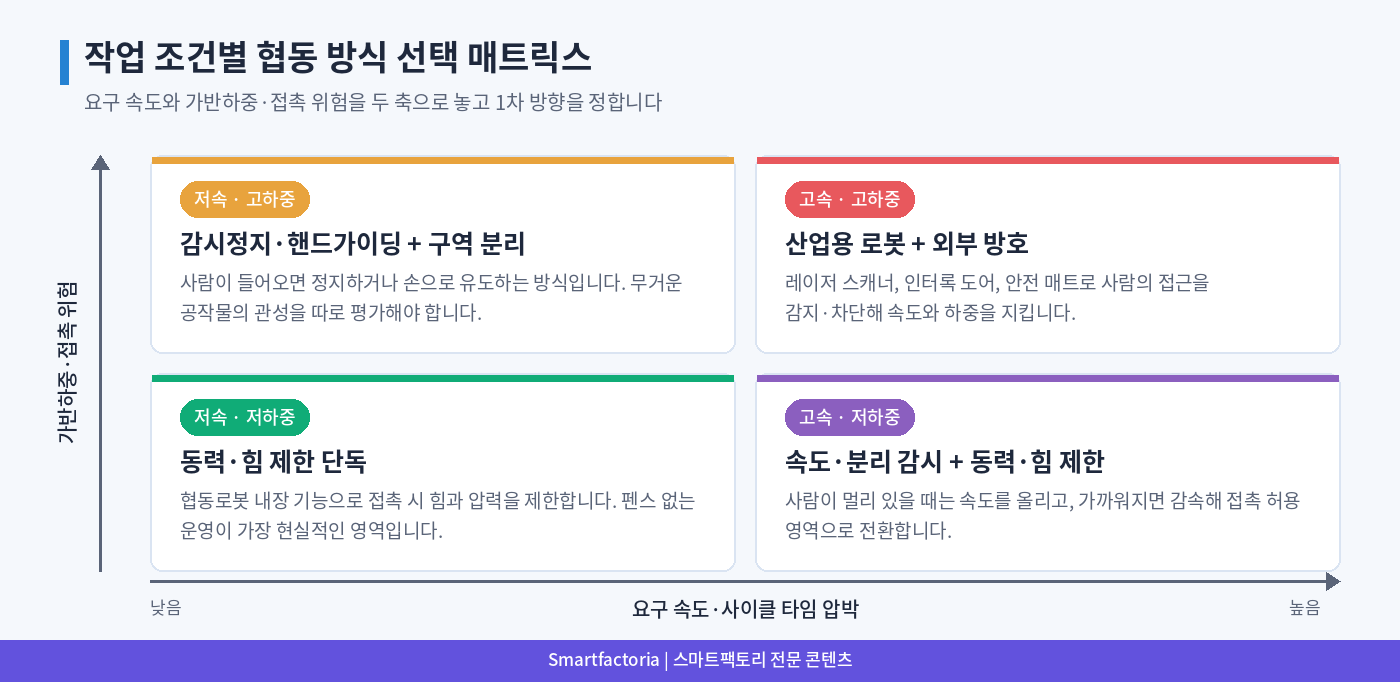

3. 네 가지 협동 방식과 고속·고하중 적합성 비교

협동 운전은 흔히 네 가지 방식으로 나눕니다. 안전정격 감시정지, 핸드가이딩, 속도·분리 감시, 동력·힘 제한입니다. 여기에 IFR이 대안으로 언급한 "외부 방호를 갖춘 산업용 로봇"을 더하면 고속·고하중 검토의 선택지가 정리됩니다.

가장 흔한 방식과 충돌을 미리 피하는 방식

2025년에 발표된 속도·분리 감시 구조에 관한 리뷰 논문은 동력·힘 제한을 기성 협동로봇에서 가장 흔한 방식으로 설명합니다. 각 관절의 토크 피드백으로 충돌을 감지하고 정해진 한계를 넘으면 멈추는 구조라, 충돌이 일어난 뒤에 반응합니다. 반면 속도·분리 감시는 센서로 사람과 로봇의 거리를 계속 계산해 충돌 자체를 피하려는 방식이지만, 그만큼 연산 성능과 센서 요건이 까다롭습니다.

표에서 보듯 고속·고하중으로 갈수록 "접촉을 견디는 방식"보다 "접촉을 피하거나 막는 방식"의 비중이 커집니다. 방식 선택은 공정 전체에 하나를 고르는 일이 아니라, 구역과 작업 순간마다 맞는 방식을 배정하는 일에 가깝습니다.

4. 속도·분리 감시를 설계할 때 확인할 기준

고속·고하중으로 넓힐 때 가장 자주 검토되는 것이 속도·분리 감시입니다. 사람이 멀리 있을 때는 속도를 유지하고 가까워질수록 감속하거나 멈추는 구조라 생산성과 안전을 함께 노릴 수 있습니다. 다만 실제 성능은 센서와 연산 구조가 얼마나 잘 맞물리느냐에 달려 있습니다.

센서의 측정 주기가 로봇 속도의 상한을 정합니다

앞의 리뷰 논문은 로봇이 초당 1.0m로 움직일 때 감시 시스템이 33Hz 이상을 목표로 해야 한다고 제시합니다. 이 주기에서도 측정과 측정 사이에 로봇은 약 3cm를 이동합니다. 로봇 속도를 높이면서 센서 주기를 그대로 두면, 감속 명령이 늦게 도착하는 구간이 그만큼 넓어집니다.

• 측정 주기: 목표 로봇 속도에서 측정 사이 이동 거리가 얼마인지 먼저 계산합니다.
• 감지 범위: 사람이 들어올 수 있는 모든 방향에 사각지대가 없는지 도면에서 확인합니다.
• 보정 절차: 센서나 로봇을 옮겼을 때 누가 어떤 순서로 좌표를 다시 맞추는지 정합니다.

사각지대와 재보정이 실제 운영을 좌우합니다

센서를 어디에 다느냐도 중요한 갈림길입니다. 셀 외부에 고정하면 넓은 범위를 보면서 가림이 적지만, 로봇이나 센서 위치가 바뀔 때마다 전체를 다시 보정해야 합니다. 로봇 팔에 직접 달면 배치는 유연해지지만, 팔이 센서 시야를 가리는 사각지대가 생기기 쉽습니다.

5. 비용 구조: 로봇 가격보다 커지는 주변 비용

IFR은 협동로봇이 대부분 별도의 안전 조치 없이 기존 생산 구역에 바로 들어갈 수 있다는 점을 장점으로 꼽습니다. 그런데 고속·고하중으로 가면 이 장점이 줄어들 수 있습니다. 감지 센서와 안전 제어, 보호 거리 산정, 측정·검증이 더해지면서 견적에서 로봇 본체 외의 항목이 늘어나기 때문입니다.

따라서 방식 간 비교는 초기 설비비만이 아니라 엔지니어링, 검증, 운영 단계까지 같은 틀로 놓고 해야 공정합니다. 아래 표는 금액이 아니라 각 방식에서 비용이 생기는 지점을 정리한 것입니다.

6. 시행착오에서 얻는 점검 포인트

고속·고하중 협동 적용에서 반복되는 문제는 기술보다 전제의 착오에서 시작되는 경우가 많습니다. 이 주제에 맞게 검증할 수 있는 공개 사례가 많지 않아, 여기서는 특정 기업 사례 대신 검토 단계에서 자주 놓치는 지점을 점검 항목으로 정리합니다.

사양표의 숫자를 그대로 믿는 경우

가반하중과 최고 속도는 로봇 단독 조건의 값입니다. 실제 셀에서는 그리퍼와 공작물이 더해지고 사람과 접촉할 수 있는 자세가 정해지면서, 쓸 수 있는 속도가 사양표와 크게 달라질 수 있습니다.

정상 작업만 보고 정비 작업을 빼는 경우

위험성 평가가 생산 중 동작에만 집중되면 티칭, 청소, 걸림 해제처럼 사람이 로봇 가까이 들어가는 순간이 빠지기 쉽습니다. 위험성 평가는 생산 운전뿐 아니라 설치, 시운전, 정비, 레이아웃 변경까지 셀의 전 생애를 대상으로 잡아야 합니다.

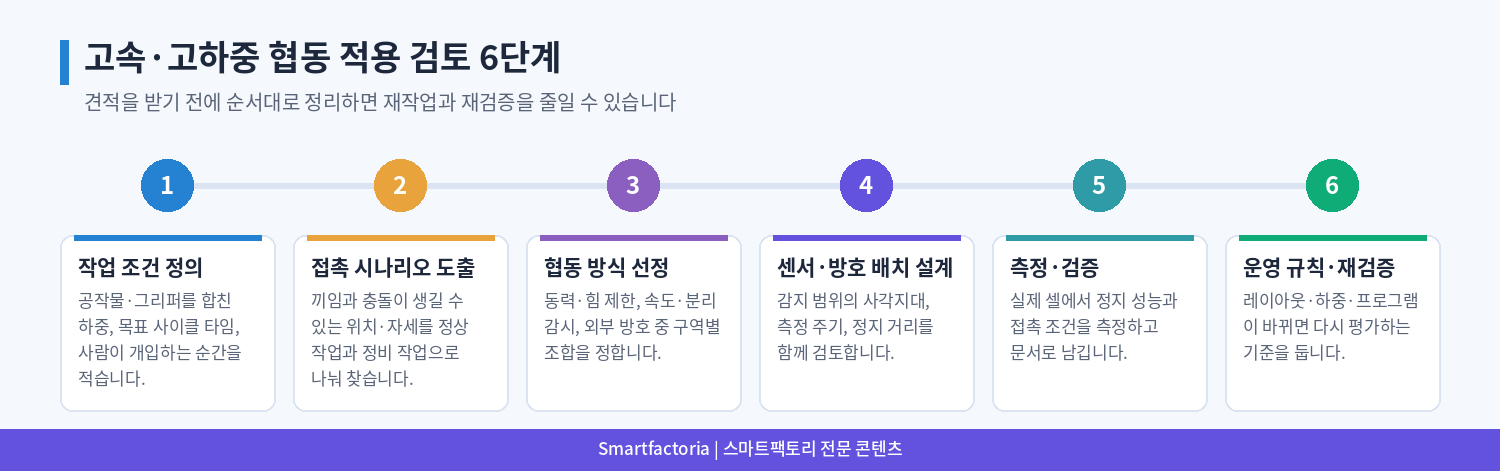

7. 검토를 진행하는 단계적 순서

검토는 장비 선정보다 작업 정의에서 시작해야 재작업이 적습니다. 아래 순서는 SI 업체와 첫 미팅을 하기 전에 내부에서 먼저 정리해 둘 항목을 기준으로 구성했습니다.

1. 작업 조건 정의: 그리퍼와 공작물을 합친 하중, 목표 사이클 타임, 사람이 개입하는 순간을 적습니다.
2. 접촉 시나리오 도출: 끼임과 충돌이 생길 수 있는 위치·자세를 정상 작업과 정비 작업으로 나눠 찾습니다.
3. 협동 방식 선정: 구역별로 동력·힘 제한, 속도·분리 감시, 외부 방호 중 어떤 조합을 쓸지 정합니다.
4. 센서·방호 배치 설계: 감지 범위의 사각지대, 측정 주기, 정지 거리를 함께 검토합니다.
5. 측정·검증: 실제 셀에서 정지 성능과 접촉 조건을 확인하고 결과를 문서로 남깁니다.
6. 운영 규칙·재검증: 레이아웃·하중·프로그램이 바뀌면 다시 평가하는 기준을 정해 둡니다.

1~3단계는 내부 담당자가 주도할 수 있고, 4~5단계는 SI 업체의 역량 차이가 크게 드러나는 구간입니다. 제안서를 비교할 때 각 업체가 4~5단계를 어떤 방법과 장비로 수행하는지 구체적으로 묻는 것이 좋습니다.

8. 도입 전 자가진단 체크리스트

아래 항목 가운데 확인하지 못한 것이 많을수록, 협동로봇 단독 구성보다 감지 센서나 외부 방호를 섞는 쪽을 먼저 검토하는 것이 좋습니다. 확인하지 못한 항목은 그대로 SI 업체에 보낼 질문 목록이 됩니다.

9. 혼합 운영: 구역을 나눠 방식을 섞는 설계

고속·고하중 협동 적용에서 현실적인 답은 대개 하나의 방식이 아니라 조합입니다. IFR도 사람의 개입이 필요한 경우 레이저 스캐너, 잠금식 안전문, 안전 매트 같은 외부 안전 조치를 갖춘 산업용 로봇이 속도와 가반하중을 희생하지 않는 해법이 될 수 있다고 설명합니다.

구역마다 다른 보호 방식을 배정합니다

예를 들어 팔레타이징 셀이라면 적재 구역은 외부 방호로 막고, 작업자가 팔레트를 교체하는 순간에만 감지 센서로 감속·정지하게 하며, 사람이 가까이서 다루는 공급 구역은 동력·힘 제한으로 운용할 수 있습니다. 앞의 리뷰 논문도 두 방식을 함께 써서 안전 요건을 지키면서 더 높은 로봇 속도를 낸 연구를 소개합니다.

• 사람이 거의 들어가지 않는 구역: 외부 방호로 속도와 하중을 유지합니다.
• 사람이 가끔 들어가는 구역: 속도·분리 감시로 접근할 때만 감속하거나 정지합니다.
• 사람이 계속 함께 일하는 구역: 동력·힘 제한을 기준으로 허용 속도를 정합니다.

고속·고하중 협동의 출발점은 로봇 선택이 아니라 보호 방식 설계입니다

협동로봇은 자동화를 빠르게 시작하기 좋은 도구지만, 높은 가반하중과 높은 속도를 함께 요구하는 공정에서는 단독으로 답을 내기 어렵습니다. IFR이 사람의 개입이 필요한 공정에 외부 방호를 갖춘 산업용 로봇을 대안으로 제시하는 것도, 안전이 결국 셀 단위의 설계로 결정된다는 점을 보여 줍니다.

따라서 작업 조건과 접촉 시나리오를 먼저 정리하고, 구역별로 동력·힘 제한, 속도·분리 감시, 외부 방호를 조합하는 방향으로 검토하는 것이 현실적입니다. 비용 비교도 로봇 가격이 아니라 센서, 검증, 재보정, 생산량 손실까지 포함한 운영 기준으로 해야 합니다.
