「프로젝트에서 찾은 자동화 인사이트」 #1

포장 자동화, 기존 설비를 살리면서 할 수 있을까?

부분 자동화와 라인 연계 설계의 핵심

자동화는 하고 싶지만, 라인 전체를 새로 깔 여력은 없다

중소 제조 현장에서 자동화의 가장 큰 벽은 여전히 투자비다. 지난 9월 18일 중소기업 옴부즈만이 한 중소 제조기업을 방문해 현장 애로를 들었을 때도 자동화 설비 투자 부담이 금융·재무 문제와 함께 주요 과제로 제기됐다.¹⁾

정부 지원도 이 지점을 겨냥하고 있다. 중소벤처기업부와 한국로봇산업진흥원은 중소·중견 제조기업 공정에 로봇을 도입하기 위한 '2026년도 로봇활용 제조혁신 지원사업'을 공고했다.²⁾ 지원은 로봇자동화시스템 도입과 엔지니어링·안전 컨설팅을 묶은 패키지 형태이며, 과제당 총사업비의 50%, 최대 2.5억원까지다.²⁾ 그러나 지원을 받더라도 생산라인 전체를 한 번에 바꾸기에는 부담이 크다.

그래서 현장에서 자주 나오는 질문이 "지금 쓰는 설비는 그대로 두고, 사람이 하는 일만 자동화할 수는 없을까?"다. 이번 글은 이 질문에 답하기 위해 포장 공정에서 부분 자동화를 검토할 때 무엇을 먼저 보고 어디서 문제가 생기는지 정리한다.

1. 전면 교체와 부분 자동화, 무엇이 다른가



본 콘텐츠 이미지는 생성형 AI와 협업하여 제작되었습니다.

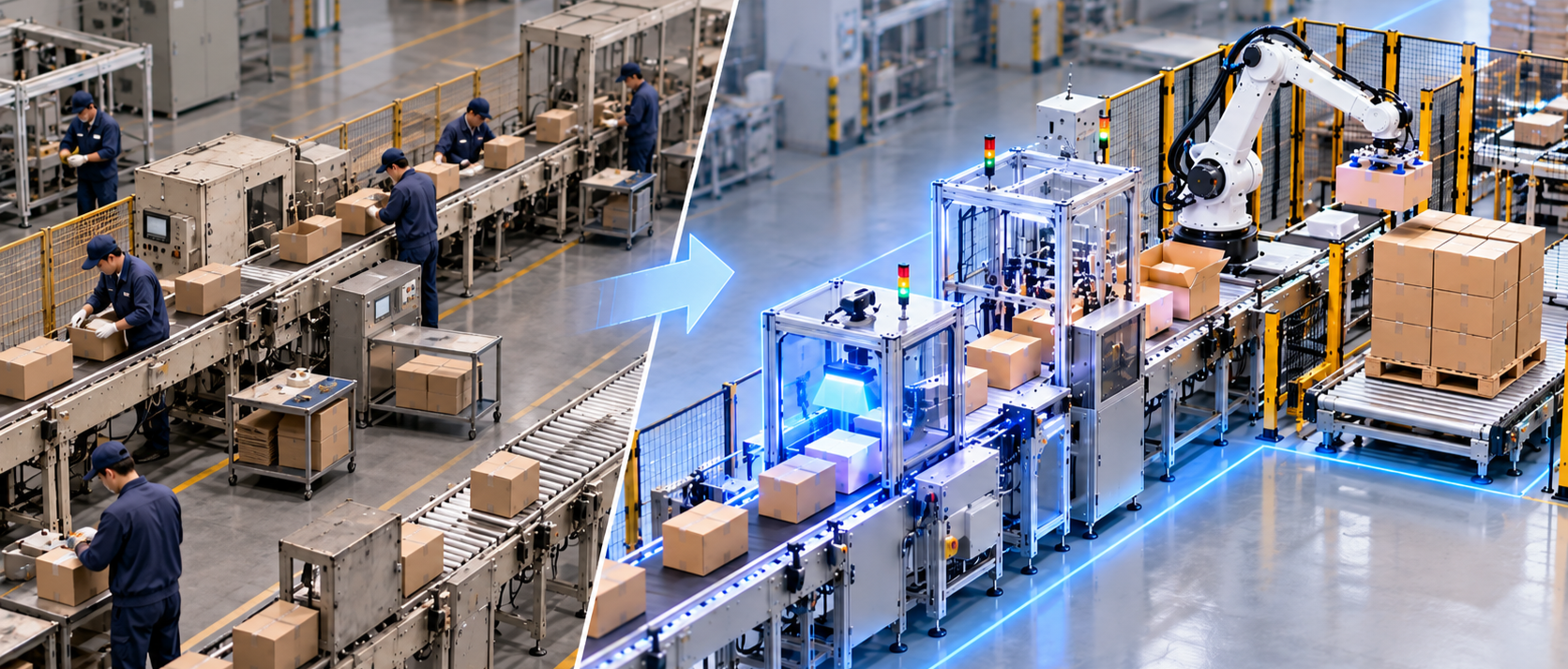

포장 자동화에는 크게 두 가지 길이 있다. 하나는 포장 라인 전체를 새로 설계해 한 공급기업이 일괄 구축하는 전면 교체다. 다른 하나는 기존 설비를 유지하면서 사람이 하던 구간에만 자동화 장비를 끼워 넣는 부분 자동화다.

전면 교체는 설계가 깔끔하다. 모든 설비가 같은 제어 체계와 같은 속도 기준으로 만들어지기 때문에 연계 문제가 적다. 대신 투자비와 공사 기간이 크고, 공사 기간 동안 생산을 멈춰야 할 수도 있다.

부분 자동화는 투자비를 줄이고 생산 중단을 최소화할 수 있다. 하지만 서로 다른 시기에, 서로 다른 제작사가 만든 설비를 한 라인으로 묶는 일이 생긴다. 이 연결 작업이 부분 자동화의 성패를 가른다.

어느 쪽이 정답이라기보다, 기존 설비의 상태, 연계 가능성과 투자비 등을 먼저 확인해야 선택할 수 있다. 부분 자동화를 전제로 검토를 시작했다가 기존 설비가 연계를 감당하지 못해 전면교체로 방향을 바꾸는 경우도 흔하다.

2. 자동화 범위는 '장비'가 아니라 '작업'에서 정한다

자동화 상담에서 가장 흔한 실수는 장비부터 정하는 것이다. "로봇을 한 대 넣고 싶다"로 시작하면 로봇이 할 수 있는 일에 맞춰 공정을 끼워 맞추게 된다.

순서는 반대여야 한다. 먼저 포장 라인에서 사람이 하는 작업을 동작 단위로 나눠 적는다.

• 확인하는 작업: 제품 무게, 외관, 인쇄 상태를 눈이나 손으로 확인
• 옮기는 작업: 설비와 설비 사이에서 제품이나 상자를 들어 옮김
• 맞추는 작업: 제품 방향을 돌리거나 줄을 세움
• 담는 작업: 정해진 수량과 배열로 제품을 상자에 넣음
• 쌓는 작업: 완성된 상자를 운반대(팔레트)에 쌓음

이렇게 나누면 반복성이 높고, 무게 부담이 크고, 판단 기준이 명확한 작업이 눈에 들어온다. 이런 작업이 자동화 우선순위가 높다. 반대로 판단 기준이 모호하거나 예외가 잦은 작업은 사람이 계속 맡는 편이 나을 수 있다.

3. 검사 자동화: 중량 검사와 영상 검사

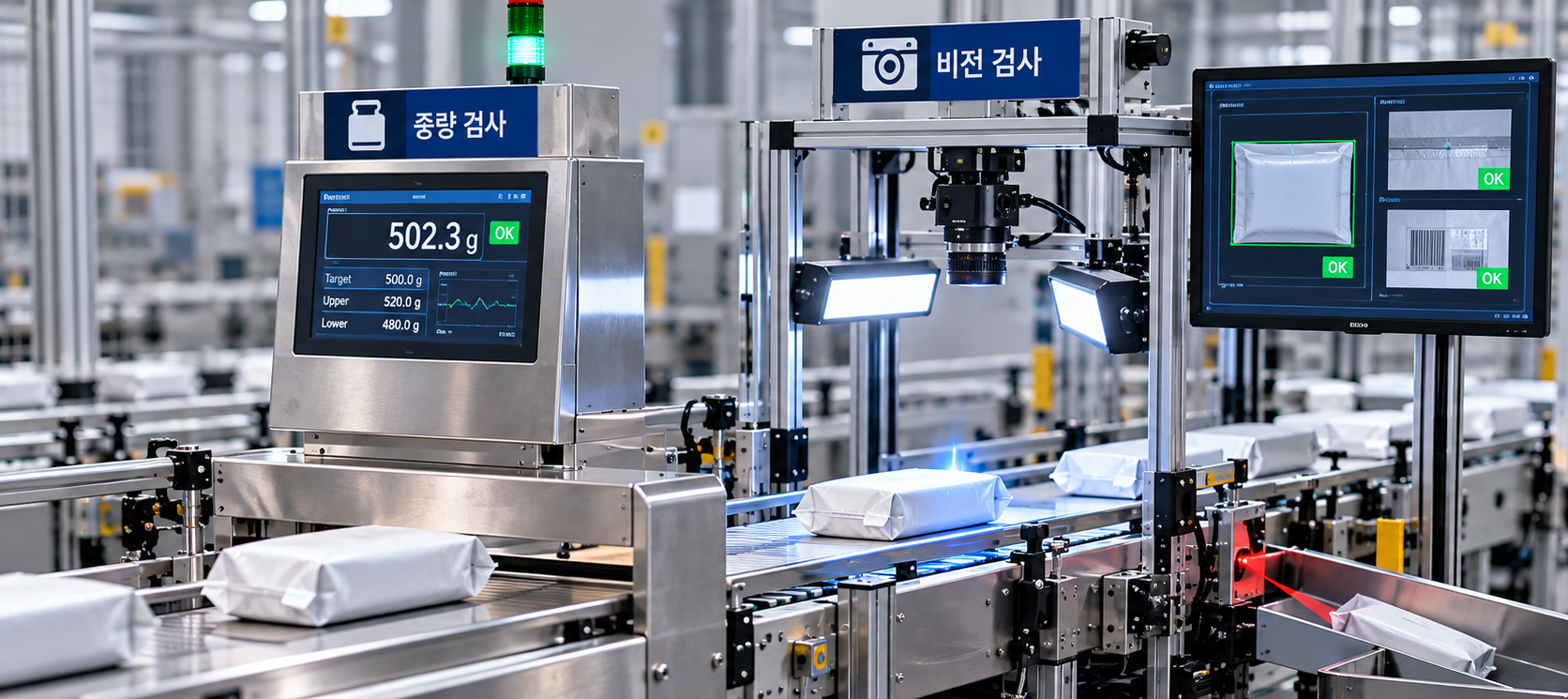

포장 전후의 품질 확인은 자동화 효과가 분명한 영역이다. 대표적인 방식은 중량 검사와 영상 검사(비전 검사) 두 가지다.

중량 검사는 이송 중인 제품의 무게를 하중 측정기(로드셀)로 재서 기준 범위 안에 드는지 판정한다. 내용물 누락, 수량 부족, 과충전처럼 무게로 드러나는 이상을 빠르게 걸러낸다. 이송 속도가 빠를수록 진동과 흔들림이 측정값에 영향을 주므로 계량 구간의 길이와 안정화 시간을 함께 설계해야 한다.

영상 검사는 촬영 장치(카메라)와 조명, 영상 처리 체계로 사람의 눈을 대신한다. 인쇄 상태, 표시 문구, 포장 외관처럼 눈으로 확인하던 항목에 적용한다. 최근에는 정상 제품 이미지를 학습해 벗어나는 것을 찾아내는 심층 학습(딥러닝) 기반 검사도 쓰인다.

검사 자동화에서 가장 먼저 정해야 할 것은 장비가 아니라 불량의 정의다.

• 어떤 불량을 잡을 것인가: 불량 유형 목록과 실제 불량 샘플 확보
• 어디까지를 불량으로 볼 것인가: 판정 기준의 허용 범위
• 불량이 나오면 어떻게 할 것인가: 자동 배출, 라인 정지, 경보 중 선택
• 판정 결과를 어디에 남길 것인가: 시간대별 불량 기록 저장 여부

마지막 항목은 흔히 빠지지만 중요하다. 판정 결과를 기록해 두면 불량이 특정 시간대나 특정 원자재 투입 시점에 몰리는지 분석할 수 있다. 공장 자동화(FA)로 설치한 검사 장비가 디지털 전환(DX)의 첫 번째 데이터 원천이 되는 지점이다.



본 콘텐츠 이미지는 생성형 AI와 협업하여 제작되었습니다.

4. 박스 포장 자동화: 로봇보다 공급 조건이 먼저

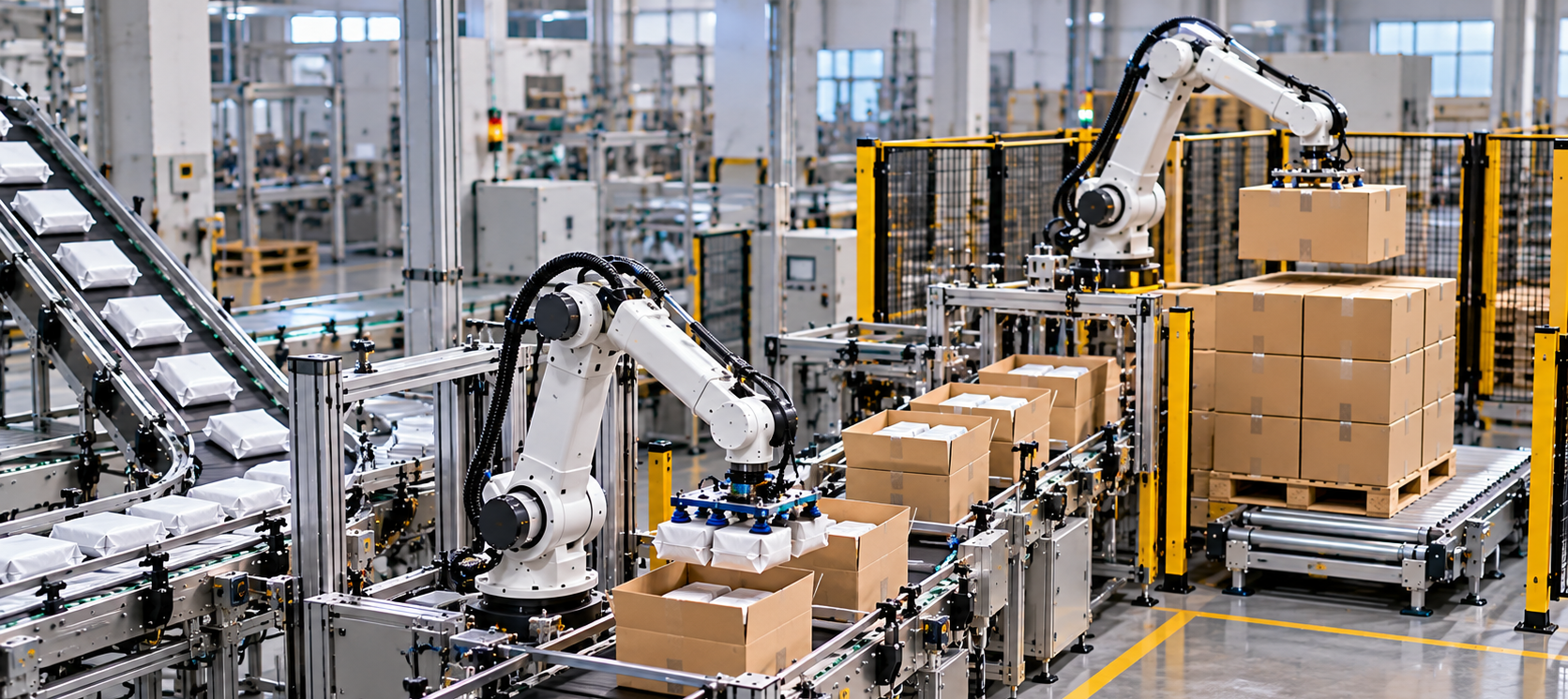

검사를 통과한 제품을 정해진 배열로 상자에 담는 작업(케이스 패킹)도 로봇 적용이 많이 검토되는 구간이다. 동작이 일정하고 반복 횟수가 많기 때문이다.

그런데 이 구간에서 실패하는 원인은 로봇 성능보다 로봇에게 제품이 어떻게 도착하는가에 있는 경우가 많다. 로봇은 제품이 매번 일정한 위치와 방향으로 와야 안정적으로 집을 수 있다. 제품이 이송 장치(컨베이어) 위에서 비뚤어지거나 간격이 들쭉날쭉하면 집기 실패와 재시도가 반복되고 처리 속도가 떨어진다.

그래서 상자 담기 자동화는 다음 네 단계를 하나의 흐름으로 설계해야 한다.

1. 정렬: 안내판, 간격 조절 장치로 제품 간격과 방향을 맞춘다
2. 위치 결정: 멈춤 장치나 영상 인식으로 제품의 정확한 위치를 확정한다
3. 집기와 담기: 제품 형태에 맞는 그리퍼로 집어 상자 안 정해진 자리에 놓는다
4. 상자 배출: 다 채운 상자를 다음 공정으로 보내고 빈 상자를 받는다

그리퍼 선정도 중요하다. 표면이 평평하고 공기가 새지 않는 포장재라면 흡착 방식이, 형태가 무르거나 표면이 고르지 않다면 손가락형이나 받침형 방식이 유리하다. 실제 제품과 포장재를 사용해 로봇이 안정적으로 잡고 이동한 뒤 정확한 위치에 내려놓을 수 있는지 사전에 테스트해 보는 것이 가장 확실한 검증 방법이다.

5. 적재 자동화: 대표적인 반복·중량 작업

완성된 상자를 운반대 위에 쌓는 적재 자동화(팔레타이징)는 포장 라인 끝단에서 가장 먼저 검토되는 공정이다. 같은 동작을 하루 수백, 수천 번 반복하고, 상자 무게가 작업자 허리와 어깨에 누적 부담을 주기 때문이다.



본 콘텐츠 이미지는 생성형 AI와 협업하여 제작되었습니다.

적재 로봇을 선정할 때는 다음 기준을 본다.

• 상자 무게와 크기: 로봇의 최대 가반 하중과 작업 반경을 결정한다. 그리퍼 무게도 하중에 포함해야 한다
• 시간당 처리량: 포장라인에서 배출되는 상자의 시간당 수량과 로봇의 작업 사이클을 비교해 요구 처리량을 충족할 수 있는지 확인한다.
• 적재 형태: 층마다 배열을 엇갈려 쌓는지, 적재 높이는 얼마인지에 따라 로봇 동작 범위가 달라진다
• 운반대 교체 방식: 다 쌓은 운반대를 사람이 빼는지, 자동으로 배출하는지에 따라 로봇 대기 시간이 생긴다

마지막 항목은 흔히 간과된다. 운반대 교체 중에 로봇이 멈춰 있으면 그동안 도착한 상자가 앞에 쌓인다. 두 개의 적재 위치를 번갈아 쓰거나 교체 시간만큼 완충 구간을 두는 설계가 필요하다.

안전 설계도 빠질 수 없다. 「산업안전보건기준에 관한 규칙」은 산업용 로봇의 운전 중 발생할 수 있는 위험을 방지하기 위한 방호 조치를 규정하고 있다.³⁾ 협동 로봇이라도 적재 작업처럼 무거운 상자를 빠르게 옮기는 경우에는 위험성 평가 결과에 따라 방호 장치가 필요할 수 있다. 안전 울타리와 출입 통로 공간을 처음 배치 검토 단계부터 포함해야 나중에 설치 공간이 모자라는 일을 막을 수 있다.

6. 기존 설비 연계 ①: 신호를 주고받을 수 있는가

부분 자동화에서 가장 어려운 부분이 여기다. 기존 설비가 정상적으로 돌아간다고 해서 신규 자동화 장비와 대화할 수 있는 것은 아니다.

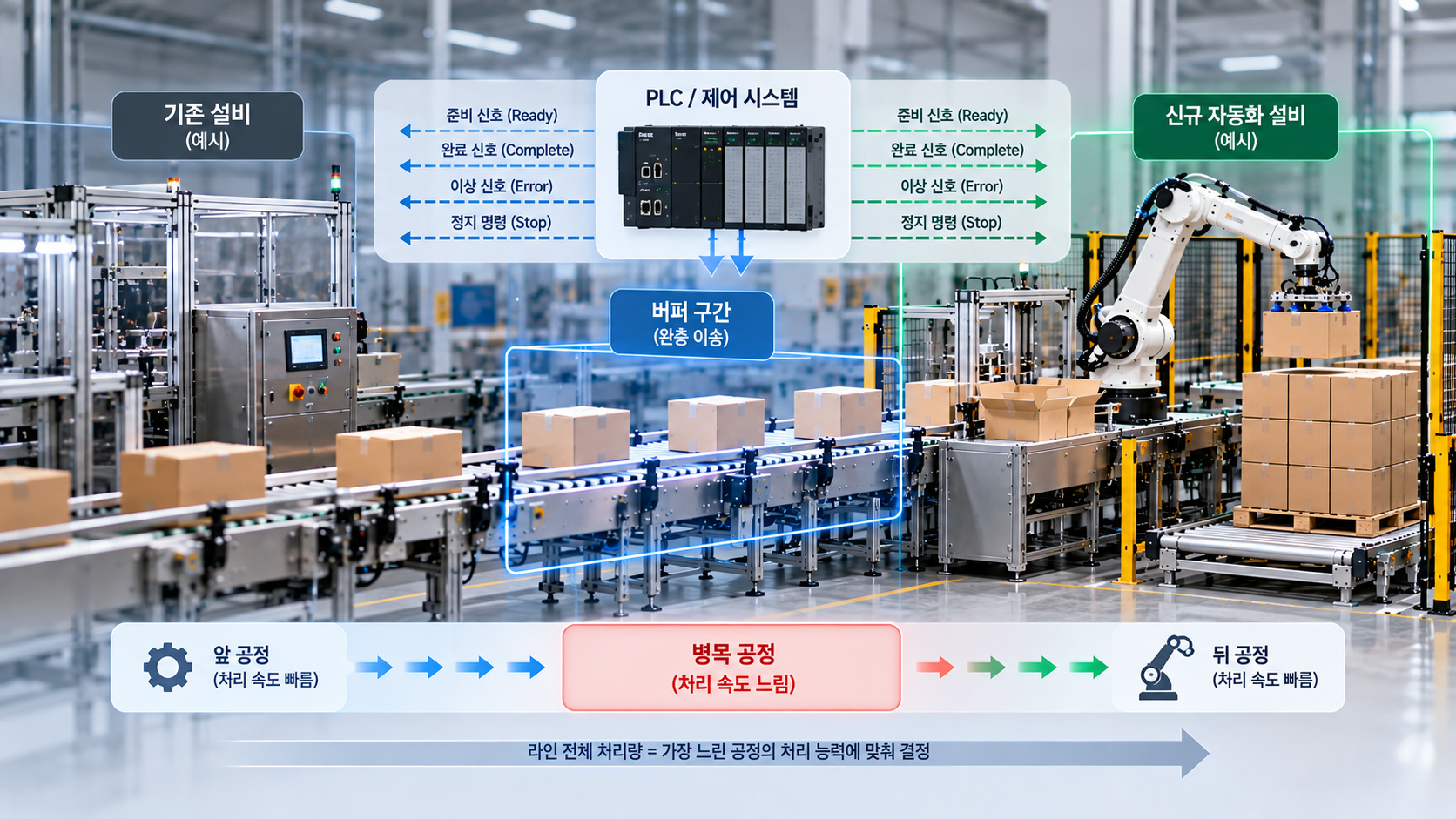

라인이 자동으로 돌아가려면 설비끼리 최소한 다음 신호를 주고받아야 한다.

• 준비 신호: "나는 제품을 받을 준비가 됐다"
• 완료 신호: "작업을 마쳤으니 가져가도 된다"
• 이상 신호: "문제가 생겨 멈췄다"
• 정지 명령: "후 공정이 정체되었으니 잠시 멈춰라"

이런 신호 주고받기가 되지 않으면 기존 설비 앞뒤에 감지기(센서)를 추가해 제품 유무로 상태를 간접 추정해야 한다. 이 방식은 구축은 빠르지만 설비 내부 이상을 알 수 없다는 한계가 있다.

그래서 연계 검토 단계에서는 기존 설비의 제어 장치를 확인하는 것이 우선이다.

• 프로그램 제어기(PLC)의 제조사와 모델, 남은 입출력 접점 수
• 외부 신호를 받을 수 있는 통신 방식 지원 여부
• 제어 프로그램 원본과 도면 보유 여부, 원 제작사의 수정 지원 가능 여부

특히 세 번째가 현장에서 자주 막히는 지점이다. 제어 프로그램 원본이 없거나 원 제작사가 폐업했다면 기존 설비 개조 자체가 어려워진다.



본 콘텐츠 이미지는 생성형 AI와 협업하여 제작되었습니다.

7. 기존 설비 연계 ②: 속도는 맞는가

신호가 연결돼도 속도가 맞지 않으면 라인은 제대로 돌지 않는다. 연속된 생산라인의 실제 처리량은 가장 느린 설비가 결정한다.

예를 들어 신규 로봇이 분당 처리 능력을 충분히 갖췄더라도, 기존 봉함 설비가 그보다 느리다면 라인 전체는 기존 설비 속도로 돈다. 반대로 기존 설비가 빠르고 신규 장비가 느리면 신규 장비 앞에 제품이 쌓인다. 신규 장비의 성능을 높이는 것만으로는 생산량이 늘지 않는다는 뜻이다.

그래서 속도 검토는 다음 순서로 진행한다.

1. 목표 생산량 확인: 하루 목표 생산량을 실제 가동 시간으로 나눠 필요한 공정 주기(사이클 타임)를 구한다
2. 설비별 실측: 기존 설비의 명판 속도가 아니라 실제 운전 속도를 잰다
3. 병목 공정 확인: 필요한 공정 주기를 맞추지 못하는 설비를 찾는다
4. 완충 구간 설계: 설비 간 속도 차이와 순간 정지를 흡수할 완충 구간(버퍼)을 둔다

완충 구간은 부분 자동화에서 특히 중요하다. 기존 설비와 신규 장비는 정지와 재가동 특성이 다르다. 짧은 정지가 생길 때마다 라인 전체가 멈추지 않도록 설비 사이에 제품이 잠시 머물 수 있는 누적 이송 구간을 두면 라인 가동률이 크게 달라진다. 다만 완충 구간은 설치 공간을 차지하므로 배치 단계에서 함께 계산해야 한다.

8. 도입 전 정리할 7가지, 그리고 데이터로의 확장

자동화 공급기업과 상담하기 전에 다음 항목을 정리해 두면 상담 속도와 견적 정확도가 크게 올라간다.

여기에 한 가지를 더 고려하면 좋다. 자동화 장비를 데이터 수집 장치로도 설계하는 것이다.

부분 자동화로 설치한 중량 검사기, 영상 검사 장비, 로봇은 모두 운전 기록을 남길 수 있다. 불량 판정 이력, 설비별 정지 시간, 처리 수량을 한곳에 모으면 설비 종합 효율(OEE)을 계산할 수 있고, 어느 설비가 라인을 자주 멈추게 하는지 수치로 확인할 수 있다. 이것이 공장 자동화(FA)에서 디지털 전환(DX)으로 넘어가는 실질적인 첫걸음이다.

데이터가 쌓이면 인공지능 전환(AX)도 가능해진다. 축적된 불량 이미지로 영상 검사 모델을 고도화하거나, 정지 이력을 분석해 고장 전조를 미리 파악하는 식이다. 처음부터 인공지능을 목표로 할 필요는 없지만, 처음 설치하는 장비가 데이터를 내보낼 수 있는지 확인해 두면 이후 확장의 문이 열린다.
