전기요금 개편 유예가 끝나는 날, 전동기부터 다시 봐야 하는 이유

지난 3월 정부는 49년 만에 산업용 전기요금의 계절·시간대 체계를 개편했다. 낮 시간대 요금은 킬로와트시(kWh)당 최대 16.9원 내리고, 밤 시간대 요금은 5.1원 올리는 것이 핵심이다. 새 요금 체계는 4월 16일부터 시행됐고, 조업 조정을 위해 적용 유예를 신청한 기업도 오늘(9월 30일)로 준비 기간이 끝난다.

이제 공장은 언제, 얼마나 전기를 쓰는가를 더 정밀하게 관리해야 한다. 요금 구조가 바뀐 만큼 야간 연속 운전 설비나 저녁 시간대 부하가 큰 설비는 비용 부담이 커질 수 있다. 그리고 그 전력 사용의 중심에는 전동기가 있다.

국제에너지기구(IEA) 산하 에너지 효율 협력 사업(4E)에 따르면, 2023년 기준 전동기 계통은 전 세계 전력 소비의 53%를 차지하며, 산업 부문에서는 그 비중이 72%에 이른다¹⁾. 공장 전기요금을 줄이려면 결국 전동기를 어떻게 돌리는지부터 살펴야 한다는 뜻이다.

이 글은 전동기 전력 절감의 가장 대표적인 수단인 인버터를 중심으로, 사용 이유와 절감 원리, 적용 기준을 정리한다.

출처: 대한민국 정책브리핑, “산업용 전기료, 낮 시간 최대 16.9원 ↓…봄·가을 주말 낮 50% 할인” (2026.03.13) – https://www.korea.kr/news/policyNewsView.do?newsId=148960823

1. 인버터란 무엇인가: 전동기 속도를 바꾸는 장치

인버터는 전원의 주파수와 전압을 바꿔 교류 전동기의 회전 속도를 자유롭게 조절하는 장치다. 정식 명칭은 가변 주파수 구동 장치(VFD, Variable Frequency Drive)이며, 현장에서는 흔히 ‘인버터’라고 부른다.

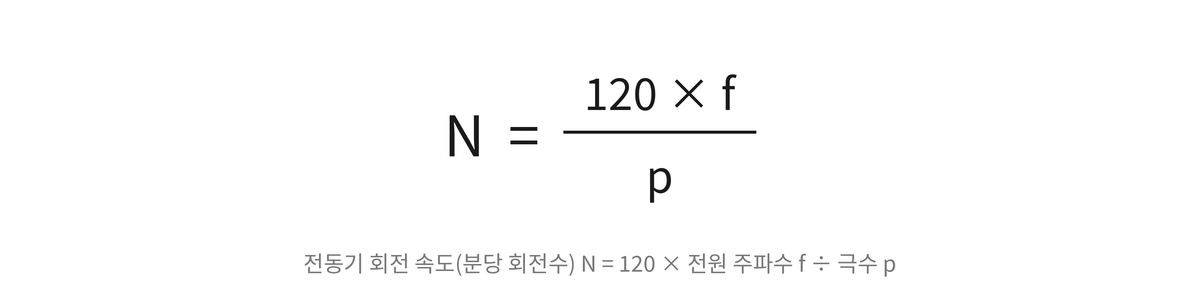

공장에서 가장 많이 쓰는 유도 전동기는 전원 주파수에 따라 회전 속도가 정해진다. 회전 속도는 다음과 같이 계산된다.

국내 전원은 60헤르츠(Hz)로 고정되어 있으므로, 4극 전동기는 분당 약 1,800회전(실제로는 미끄럼 때문에 조금 낮음)으로 늘 같은 속도로 돈다. 극수는 전동기를 만들 때 정해지므로 바꿀 수 없다. 결국 속도를 바꾸려면 주파수를 바꿔야 하고, 이 일을 하는 것이 인버터다.

인버터가 없던 시절에는 전동기를 켜거나 끄는 것 외에 속도를 바꿀 방법이 마땅치 않았다. 그래서 필요한 흐름보다 더 세게 돌리고, 남는 흐름을 조절판이나 조절기로 막는 방식이 널리 쓰였다. 인버터는 이 구조 자체를 바꿔, 필요한 만큼만 돌리는 운전을 가능하게 한다.

2. 인버터의 작동 원리: 교류를 직류로, 다시 원하는 교류로

인버터는 들어온 교류 전원을 한 번 직류로 바꾼 뒤, 원하는 주파수와 전압의 교류로 다시 만들어 전동기에 보낸다. 내부는 크게 세 부분으로 이루어진다.

역변환부의 전력 반도체 소자는 1초에 수천 번 이상 켜졌다 꺼지며, 켜져 있는 시간의 폭을 조절해 평균 전압과 주파수를 만든다. 이를 폭 변조 방식(PWM)이라 한다. 전동기는 이 빠른 개폐 신호를 받아 마치 매끄러운 교류처럼 동작한다.

인버터는 주파수만 바꾸는 것이 아니라 전압도 함께 조절한다. 주파수를 낮출 때 전압을 그대로 두면 전동기 내부 자속이 지나치게 커져 과열되기 때문이다. 가장 기본적인 방식은 주파수와 전압을 같은 비율로 바꾸는 전압·주파수 비례 제어(V/f 제어)이고, 더 정밀한 회전력(토크) 제어가 필요한 설비에는 전동기 내부 상태를 계산해 제어하는 자속 제어(벡터 제어)를 쓴다.

3. 인버터를 사용하는 다섯 가지 이유

인버터는 흔히 에너지 절감 장치로 알려져 있지만, 실제 현장에서 쓰는 이유는 더 다양하다.

• 에너지 절감: 필요한 만큼만 전동기를 돌려 전력 소비를 줄인다. 특히 양수기와 송풍기에서 효과가 크다.
• 공정 제어 정밀도: 이송 속도, 교반 속도, 압력, 유량을 공정 조건에 맞춰 정밀하게 조절한다.
• 부드러운 기동과 정지: 전원을 바로 연결하면 정격의 몇 배에 이르는 기동 전류가 흐르고 기계에 충격이 간다. 인버터는 속도를 서서히 올려 전류와 충격을 줄인다.
• 설비 수명 연장: 기동 충격과 불필요한 고속 운전이 줄어 축받이(베어링), 벨트, 배관, 조절기의 마모가 줄어든다.
• 자동화 연계: 프로그램형 제어기(PLC)나 감지기(센서) 신호에 따라 속도를 자동으로 바꿔, 압력·유량을 일정하게 유지하는 자동 제어를 구현한다.

이 가운데 에너지 절감은 설비의 부하 종류에 따라 효과가 크게 달라진다. 어떤 설비에서는 전력이 절반 이하로 줄지만, 어떤 설비에서는 절감 효과가 크지 않다. 그 차이를 이해하는 것이 인버터 투자 판단의 핵심이다.

4. 에너지 절감 원리: 조절판을 닫는 대신 속도를 줄인다

기존의 흐름 조절 방식은 가속 발판을 끝까지 밟은 채 제동 장치로 속도를 조절하는 자동차와 비슷하다. 양수기는 늘 최고 속도로 돌고, 필요한 유량이 줄면 유량 조절기(밸브)를 닫아 흐름을 막는다. 송풍기도 마찬가지로 풍량 조절판(댐퍼)을 닫아 바람을 줄인다. 전동기는 여전히 큰 힘을 쓰고, 막힌 흐름의 에너지는 열과 소음으로 버려진다.

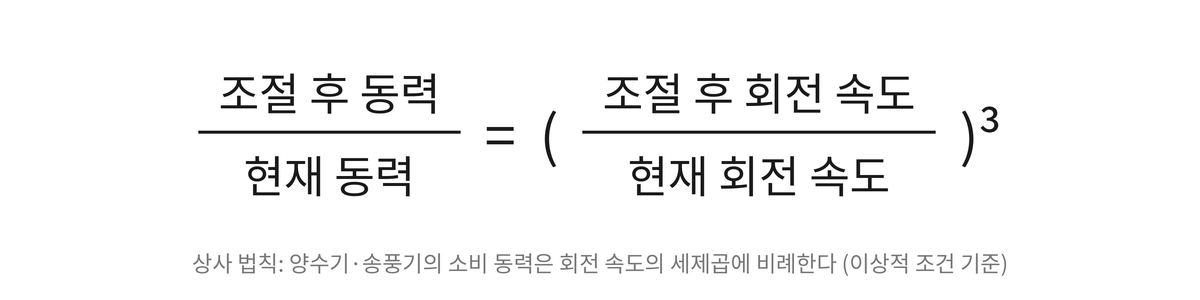

인버터를 쓰면 흐름을 막는 대신 전동기 속도 자체를 줄여 유량을 맞춘다. 이때 양수기와 송풍기에는 유체 기계의 상사 법칙이 적용된다. 유량은 회전 속도에 비례하고, 압력은 회전 속도의 제곱에, 소비 동력은 회전 속도의 세제곱에 비례한다.

이 관계를 회전 속도별로 계산하면 다음과 같다.

속도를 20%만 낮춰도 이론상 소비 동력은 절반 가까이 줄어든다. 이것이 인버터가 양수기·송풍기에서 큰 절감 효과를 내는 이유다.

다만 표의 값은 이상적인 조건에서의 계산이다. 실제 설비에는 물을 일정 높이까지 올려야 하는 고정 압력, 배관 저항, 전동기와 인버터 자체의 손실이 있어 절감률은 표보다 작아진다. 특히 높이 차이가 큰 양수 설비는 속도를 일정 이하로 낮추면 물이 올라가지 않으므로, 실제 운전 조건을 측정해 절감 효과를 계산해야 한다.

5. 부하 종류별 절감 효과: 모든 설비가 같지 않다

전동기가 돌리는 기계의 특성, 즉 부하 종류에 따라 속도를 낮췄을 때 줄어드는 동력이 다르다.

이송 장치처럼 일정 회전력 부하에서는 속도를 절반으로 줄여도 동력은 절반 정도만 줄어든다. 이런 설비에서 인버터의 주된 가치는 에너지 절감보다 공정 속도 조절과 부드러운 기동에 있다. 따라서 에너지 절감을 목적으로 인버터를 도입한다면 양수기·송풍기 계열을 우선 대상으로 삼는 것이 원칙이다.

6. 어떤 설비부터 적용해야 하는가

전동기 계통의 절감 잠재력은 크다. 국제에너지기구는 전동기 계통 전력 사용량의 약 25%를 경제성 있게 줄일 수 있으며, 이는 전 세계 전력 수요의 약 10%에 해당한다고 분석했다²⁾. 4E 역시 새로운 기술과 기존 기술로 전동기 계통 에너지 수요를 20~30% 줄일 수 있고, 투자 회수 기간도 짧다고 밝혔다³⁾.

이 잠재력을 실제 절감으로 바꾸려면 적용 대상을 잘 골라야 한다. 다음 조건을 많이 충족하는 설비일수록 우선순위가 높다.

1. 운전 시간이 길다: 하루 대부분 또는 24시간 가동되는 설비
2. 부분 부하 운전이 많다: 필요한 유량·풍량이 시간대나 계절에 따라 자주 바뀌는 설비
3. 흐름을 막아서 조절하고 있다: 조절기나 조절판이 상당히 닫힌 상태로 운전되는 설비
4. 변동 회전력 부하다: 양수기, 송풍기 계열 설비
5. 전동기 용량이 크다: 같은 절감률이라도 용량이 클수록 절감액이 커진다

공장에서 흔히 우선 검토 대상이 되는 설비는 냉각수 순환 양수기, 냉각탑 송풍기, 집진기 송풍기, 공조·환기 송풍기, 공기 압축기다. 특히 공기 압축기는 사용량이 줄어도 흡입구를 조이거나 부하·무부하를 반복하며 전력을 낭비하는 경우가 많아, 회전 속도 제어형으로 바꿨을 때 효과가 큰 편이다.

투자 판단 전에는 반드시 현재 운전 상태를 측정해야 한다. 전동기 전류와 전력, 조절기의 열림 정도, 시간대별 필요 유량을 최소 몇 주 이상 기록하면, 추정이 아닌 실측 자료로 절감량과 회수 기간을 계산할 수 있다.

7. 인버터 도입 시 반드시 확인해야 할 주의점

인버터는 효과가 큰 만큼 잘못 적용하면 새로운 문제를 만든다. 도입 전 다음 항목을 점검해야 한다.

• 고조파: 인버터의 정류부는 전원 쪽에 찌그러진 전류를 흘려 다른 설비에 영향을 줄 수 있다. 인버터가 많은 공장은 고조파 억제 장치(리액터·거름 장치)를 검토한다.
• 전동기 절연: 폭 변조 방식의 빠른 전압 변화가 오래된 전동기의 절연을 손상시킬 수 있다. 기존 전동기를 그대로 쓸 때는 절연 상태와 인버터 구동 적합성을 확인한다.
• 축 전류: 전동기 축을 따라 흐르는 전류가 축받이를 손상시킬 수 있다. 대용량 전동기는 접지와 절연 축받이 적용을 검토한다.
• 저속 냉각 부족: 자체 날개로 식히는 전동기는 저속에서 냉각 바람도 줄어 과열될 수 있다. 저속 연속 운전이 많다면 별도 냉각 방식을 검토한다.
• 공진: 특정 회전 속도에서 설비와 배관이 크게 떨릴 수 있다. 인버터의 특정 주파수 건너뛰기 기능으로 공진 구간을 피한다.
• 설치 환경: 인버터 자체도 열을 낸다. 제어반 환기, 먼지, 습기 대책과 함께 전동기까지의 전선 길이 제한을 확인한다.

또한 전동기 자체의 효율도 함께 봐야 한다. 오래된 저효율 전동기에 인버터만 붙이는 것보다, 교체 시기가 된 전동기라면 고효율 전동기와 인버터를 함께 적용하는 편이 전체 계통 효율을 높이는 데 유리하다. 전동기 계통 효율은 전동기 하나가 아니라 인버터, 동력 전달 장치, 양수기·송풍기, 배관까지 포함한 전체로 판단해야 한다.

8. 디지털 전환 관점: 인버터는 공장 전력 자료의 출발점이다

인버터는 전동기를 제어하는 동시에 전동기 상태를 가장 정확히 아는 장치다. 출력 주파수, 전류, 전압, 소비 전력, 누적 운전 시간, 경보 이력을 실시간으로 계산하고 있다. 이 자료를 통신으로 상위 체계에 연결하면 별도의 계측 장치 없이도 설비별 전력 사용을 파악할 수 있다.

인버터 자료를 활용하는 대표적인 방법은 다음과 같다.

• 설비별 전력 현황판: 어떤 설비가 어느 시간대에 전력을 많이 쓰는지 파악해 절감 대상을 찾는다.
• 요금 시간대 대응: 저장조나 공정 여유를 활용해 전력 사용을 요금이 낮은 시간대로 옮기는 운전 계획을 세운다.
• 상태 기반 정비: 같은 속도에서 전류가 점점 늘어나면 축받이 마모, 배관 막힘, 거름망 막힘의 징후로 볼 수 있다.
• 자동 최적 제어: 압력·유량 감지기 신호를 받아 인버터 속도를 자동으로 조절하는 비례·적분·미분 제어(PID)로 필요량만큼만 운전한다.

여기서 한 걸음 더 나아가면 인공지능 전환(AX)으로 이어진다. 여러 양수기와 송풍기의 운전 자료, 생산 계획, 외기 온도, 전기요금 시간대를 함께 학습해 공장 전체의 전력 비용이 가장 낮아지는 운전 조합을 찾는 방식이다. 개별 설비의 속도 제어에서 공장 단위의 에너지 최적화로 범위가 넓어지는 것이다.

결론: 인버터는 ‘필요한 만큼만 돌리는’ 가장 확실한 방법이다

인버터는 전원 주파수를 바꿔 전동기 속도를 조절하는 장치다. 전동기를 늘 최고 속도로 돌리고 흐름을 막아서 조절하던 방식을, 필요한 만큼만 돌리는 방식으로 바꾼다는 점에서 제조설비 에너지 절감의 가장 기본적이고 확실한 수단이다.

본문의 핵심을 정리하면 다음과 같다.

• 원리: 전동기 속도는 전원 주파수에 비례하며, 인버터는 주파수와 전압을 함께 바꿔 속도를 조절한다.
• 절감: 양수기·송풍기는 소비 동력이 속도의 세제곱에 비례해, 속도를 20% 낮추면 이론상 동력이 절반 가까이 준다.
• 대상: 운전 시간이 길고, 부분 부하가 많고, 흐름을 막아 조절하는 변동 회전력 부하부터 적용한다.
• 주의: 고조파, 전동기 절연, 축 전류, 저속 냉각, 공진, 설치 환경을 점검한다.
• 확장: 인버터 자료를 전력 관리와 상태 기반 정비, 공장 단위 최적 운전의 기반으로 활용한다.

제조기업은 전기요금 체계 변화에 맞춰 공장 내 전동기 목록과 운전 상태를 먼저 조사하고, 실측 자료를 근거로 절감 효과가 큰 설비부터 단계적으로 인버터를 적용할 것을 권한다. 설비 공급기업과 체계 통합 기업(SI)은 장치 공급을 넘어 운전 상태 측정, 절감량 산정, 자료 연계까지 제공하는 역량을 경쟁력으로 삼아야 한다. 에너지 절감은 새로운 설비를 사는 것보다, 지금 있는 전동기를 어떻게 돌리느냐에서 시작된다.
