로봇 엔드이펙터 종류와 선택 기준: 그리퍼부터 도입 로드맵까지 한 번에 정리하는 실무 가이드
로봇의 "손끝"이 라인 전체의 성패를 가른다
로봇 팔을 도입할 때 관리자들이 가장 먼저 확인하는 것은 로봇 본체의 사양입니다. 가반하중, 도달거리, 반복정밀도 같은 스펙표를 꼼꼼히 비교하지만, 정작 현장 가동 이후 문제가 생기는 지점은 로봇 팔이 아니라 그 끝에 달린 "엔드이펙터"인 경우가 많습니다.
같은 로봇이라도 어떤 그리퍼나 툴을 장착하느냐에 따라 취급 가능한 제품군, 작업 속도, 불량률이 완전히 달라집니다. 반대로 말하면, 엔드이펙터 선택을 잘못하면 로봇 본체 성능이 아무리 좋아도 라인 전체가 발목을 잡힐 수 있다는 뜻입니다. 이번 글에서는 현장에서 실제로 검토해야 할 엔드이펙터 종류, 비용 구조, 안전 이슈, 도입 순서를 순차적으로 정리했습니다.
엔드이펙터란 무엇인가
엔드이펙터는 로봇 팔 끝단에 장착되어 잡기, 용접, 도포, 검사 등 실제 작업을 수행하는 장치를 말합니다. 로봇의 "두뇌"가 제어 시스템과 소프트웨어라면, "손"에 해당하는 부분이 바로 엔드이펙터입니다.
엔드이펙터는 크게 두 축으로 구분해서 볼 수 있습니다.
- 물체를 잡아 이동시키는 "핸들링형" — 그리퍼가 대표적
- 물체에 직접 작업을 가하는 "프로세싱형" — 용접, 도포, 가공 도구 등
이 구분을 알아두면 이어지는 유형별 설명과 표를 훨씬 빠르게 이해할 수 있습니다.

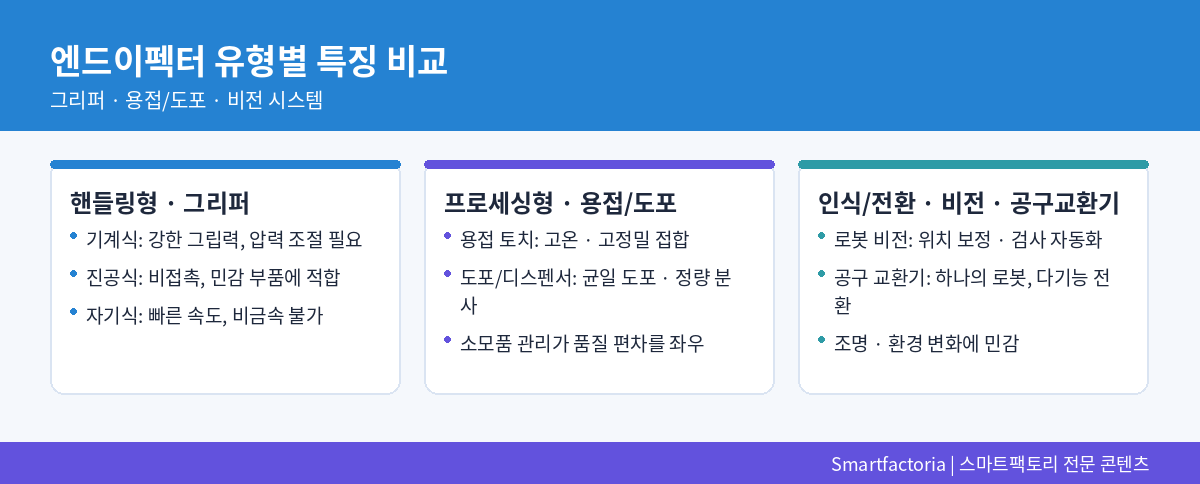

엔드이펙터 유형별 비교: 그리퍼부터 비전 시스템까지
그리퍼(Gripper) — 가장 널리 쓰이는 방식
그리퍼는 물체를 물리적으로 붙잡아 이동시키는 장치로, 방식에 따라 적용 대상과 한계가 뚜렷하게 갈립니다.
- 기계식 그리퍼: 손가락 구조로 물체를 집는 방식으로 그립력이 강하지만, 파손되기 쉬운 물체에는 압력 조절이 필요합니다.
- 진공 그리퍼: 흡착 패드로 평면 물체를 고정하며 비접촉에 가까워 민감한 부품 취급에 적합합니다.
- 자기 그리퍼: 자력으로 금속을 빠르게 집어 속도는 빠르지만 비금속 소재에는 적용할 수 없습니다.
용접·도포 장치
용접 토치는 자동차 섀시나 기계 프레임처럼 고온·고정밀 작업이 필요한 공정에서 품질 편차를 줄이는 역할을 합니다. 도포·디스펜서 장치는 페인트 노즐처럼 면 전체를 고르게 처리하거나, 접착제 디스펜서처럼 미세한 양을 정량 분사하는 데 사용됩니다.
공구 교환기와 로봇 비전 시스템
공구 교환기는 하나의 로봇이 여러 종류의 엔드이펙터를 자동으로 바꿔가며 사용할 수 있게 해주는 장치로, 다품종 소량 생산 라인에서 특히 유용합니다. 로봇 비전 시스템은 카메라와 센서로 위치를 보정하고 품질을 검사하는 역할을 하며, 센서·그리퍼 기술이 발전하면서 엔드이펙터가 처리할 수 있는 작업 범위도 점차 넓어지는 추세입니다.
아래 표는 대표적인 엔드이펙터 유형을 작업 특성 기준으로 정리한 것입니다.
| 유형 | 핵심 방식 | 강점 | 주의할 점 |
|---|---|---|---|
| 기계식 그리퍼 | 손가락 구조로 파지 | 강한 그립력 | 압력 조절 미흡 시 파손 위험 |
| 진공 그리퍼 | 흡착 패드 | 비접촉, 민감 부품 적합 | 표면이 거칠거나 통기성 있는 소재엔 부적합 |
| 자기 그리퍼 | 자력 흡착 | 빠른 취급 속도 | 비금속 소재 적용 불가 |
| 용접 토치 | 고온 접합 | 일관된 품질 유지 | 정기적 소모품 관리 필요 |
| 로봇 비전 시스템 | 카메라·센서 인식 | 위치 보정, 검사 자동화 | 조명·환경 변화에 민감 |
도입 비용 구조: 초기 투자만 보면 안 되는 이유
엔드이펙터 도입 비용을 검토할 때 초기 구매 비용만 보고 판단하면 예상보다 총소유비용이 커지는 경우가 많습니다. 실무에서 흔히 놓치는 세 가지 비용 항목은 다음과 같습니다.
- 초기 투자: 그리퍼·툴 본체와 로봇 팔과의 연결 인터페이스(플랜지) 비용은 일반적으로 상대적으로 저비용인 표준 그리퍼와, 고비용인 맞춤 설계형 엔드이펙터로 나뉩니다.
- 운영비: 진공 그리퍼는 압축공기 소모, 자기 그리퍼는 전력 소모가 지속적으로 발생하며, 소모품(패드, 전극 등) 교체 비용도 누적됩니다.
- 숨은 비용: 공구 교환기를 도입하지 않고 여러 작업을 무리하게 한 가지 엔드이펙터로 처리하려다 생기는 불량률 증가, 혹은 반대로 과도한 다기능화로 인한 유지보수 복잡도 상승이 대표적입니다.
비용 구조를 정확히 비교하려면 "구매가"가 아니라 "가동 1년 차 총비용" 기준으로 검토하는 것이 실무적으로 더 안전합니다.
안전 기준과 규격: 놓치기 쉬운 리스크 포인트
엔드이펙터는 로봇 안전 설계에서 종종 간과되는 부분입니다. 로봇 팔 자체는 안전 인증을 받았더라도, 엔드이펙터가 날카롭거나 돌출된 형태라면 협착·충돌 시 위험도가 크게 달라지기 때문입니다.
국제표준 "ISO 10218" 시리즈는 산업용 로봇의 본질적으로 안전한 설계와 위험 저감 조치, 사용 정보 제공에 관한 요건을 다루는 국제 안전 표준으로, 로봇 본체뿐 아니라 로봇이 통합되는 시스템 전반의 안전 요건까지 포괄합니다. 실무에서는 다음 항목을 안전 점검 포인트로 삼는 것이 좋습니다.
- 엔드이펙터 자체의 돌출부·날카로운 모서리 처리 여부
- 협동로봇 환경이라면 접촉 시 힘·속도 제한이 엔드이펙터까지 반영되는지 여부
- 정전·비상정지 시 그리퍼가 물체를 놓치지 않고 안전하게 유지되는 기능(페일세이프) 탑재 여부
- 공구 교환 시 오조립을 방지하는 인터록 장치 여부
현장에서 확인된 도입 사례 두 가지
(아래 사례는 여러 현장에서 반복적으로 관찰되는 패턴을 재구성한 것으로, 특정 기업의 실제 사례가 아닙니다.)
"A사(전자부품 조립 라인)": 기존에는 손끝 감각에 의존해 작업자가 직접 소형 부품을 조립했으나, 진공 그리퍼와 비전 시스템을 결합한 엔드이펙터로 전환하면서 위치 편차로 인한 불량이 줄었습니다. 다만 도입 초기에는 조명 환경 변화로 비전 인식률이 흔들리는 문제를 겪었고, 이를 별도 조명 보정 작업으로 해결했습니다.
"B사(금속 가공 라인)": 자기 그리퍼로 철판을 이송하던 라인에 비금속 소재 제품이 추가되면서 그리퍼가 대응하지 못하는 상황이 발생했습니다. 결국 공구 교환기를 추가 도입해 자기 그리퍼와 기계식 그리퍼를 상황에 따라 전환하는 방식으로 유연성을 확보했습니다.
도입 실패에서 얻은 점검 포인트
엔드이펙터 도입 실패는 대부분 "처음부터 정해둔 대상 제품에만 맞춘 설계"에서 비롯됩니다. 실패 사례에서 반복적으로 나타나는 점검 포인트는 다음과 같습니다.
- 신제품·변형 제품이 추가될 가능성을 배제하고 단일 형태에만 맞춰 그리퍼를 설계한 경우
- 그립력 테스트를 소수 샘플로만 진행해 양산 단계에서 파손률이 급증한 경우
- 엔드이펙터 무게가 로봇 가반하중 여유분을 잠식해 실제 가동 속도가 스펙보다 크게 떨어진 경우
- 유지보수 매뉴얼 없이 도입해 소모품 교체 주기를 현장 담당자가 파악하지 못한 경우

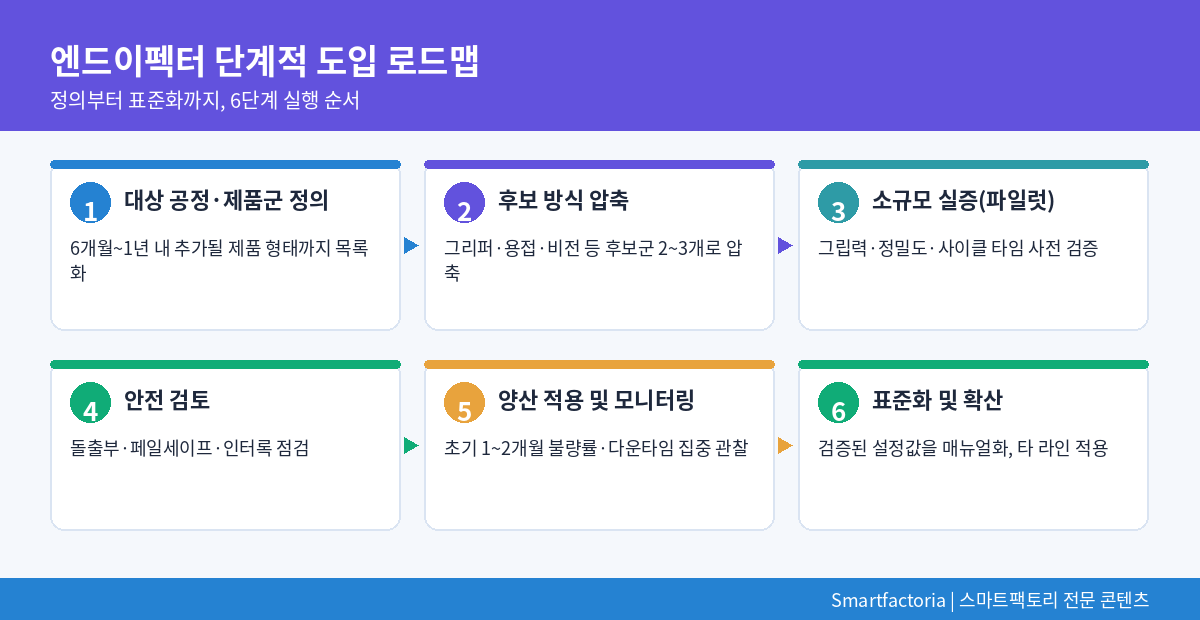

단계적 도입 로드맵: 검토부터 안정화까지
엔드이펙터 도입은 아래와 같이 단계별로 진행하는 것이 리스크를 줄이는 방법입니다.
- "대상 공정·제품군 정의": 현재뿐 아니라 향후 6개월~1년 내 추가될 가능성이 있는 제품 형태까지 포함해 목록화합니다.
- "후보 방식 압축": 그리퍼·용접·비전 시스템 등 후보군을 2~3개로 압축하고, 각 방식의 강점·한계를 앞서 정리한 비교표 기준으로 대조합니다.
- "소규모 실증(파일럿)": 실제 생산 샘플로 그립력, 정밀도, 사이클 타임을 테스트하며, 이 단계에서 대량 생산 시 예상되는 파손률을 미리 확인합니다.
- "안전 검토": 돌출부·페일세이프·인터록 등 안전 점검 포인트를 앞서 정리한 기준에 따라 확인합니다.
- "양산 적용 및 모니터링": 초기 1~2개월은 불량률과 다운타임을 집중 모니터링하며, 소모품 교체 주기를 실측 데이터로 재조정합니다.
- "표준화 및 확산": 파일럿에서 검증된 설정값을 다른 라인에도 동일하게 적용할 수 있도록 매뉴얼로 정리합니다.
도입 전 자가진단 체크리스트
아래 항목에 "예/아니오"로 답해보면 현재 도입 준비 수준을 점검할 수 있습니다.
- [ ] 대상 제품군의 크기·재질·무게 편차를 6개월 이상 미래 기준으로 파악했는가?
- [ ] 후보 엔드이펙터 방식을 2개 이상 비교 검토했는가?
- [ ] 소규모 실증(파일럿) 없이 곧바로 양산 라인에 적용할 계획은 아닌가?
- [ ] 엔드이펙터 무게가 로봇 가반하중 여유분을 얼마나 차지하는지 확인했는가?
- [ ] 돌출부·날카로운 모서리 등 안전 점검 포인트를 확인했는가?
- [ ] 정전·비상정지 시 그리퍼 페일세이프 기능 여부를 확인했는가?
- [ ] 소모품 교체 주기와 담당자를 사전에 지정했는가?
- [ ] 향후 제품군 변경 시 공구 교환기 등 대안 운영 방식을 검토했는가?
대안·혼합 운영 방식
한 가지 엔드이펙터로 모든 대상을 처리하려 하기보다, 상황에 맞춰 조합하는 방식이 현실적인 대안이 되는 경우가 많습니다.
- 공구 교환기를 활용해 그리퍼·용접 토치 등을 상황별로 전환하는 방식
- 진공과 기계식 그리퍼를 하나의 프레임에 함께 장착해 소재별로 구분 사용하는 하이브리드 구성
- 3D 프린팅 기반의 맞춤형 엔드이펙터로 특수 형태의 제품에 대응하는 방식(상대적으로 저비용·단기간 제작이 가능해 중소 제조기업도 접근하기 쉬운 편입니다)
대상 제품군이 다양하거나 변화가 잦은 라인이라면, 처음부터 단일 전용 방식보다 이런 혼합 구성을 함께 검토해두는 편이 장기적으로 안전합니다.
엔드이펙터 선택은 로봇 도입의 완성이다
로봇의 "지능"이 제어 소프트웨어에 있다면, 실제 생산성과 안전성을 좌우하는 것은 결국 엔드이펙터입니다. 이 글에서 살펴본 것처럼 유형별 특성, 비용 구조, 안전 점검 포인트, 실패 사례를 종합적으로 검토한 뒤 단계적으로 도입해야 현장에서 예상치 못한 손실을 줄일 수 있습니다.
지금 자동화를 검토 중이라면, 가장 먼저 할 일은 로봇 스펙표가 아니라 "대상 제품군의 향후 변화 가능성"을 정리하는 것입니다. 이 목록만 명확해도 그리퍼 방식 선택과 도입 로드맵의 절반은 이미 정해진 셈입니다.
참고문헌
- International Organization for Standardization. "ISO 10218-1:2025 — Robotics — Safety requirements — Part 1: Industrial robots." ISO. 2025. https://www.iso.org/standard/73933.html
