노후 생산설비 스마트공장 연동 가이드 - PLC 통신 프로토콜부터 단계별 로드맵까지
레거시 설비 연동, 스마트공장 확산의 진짜 병목
중소벤처기업부와 스마트제조혁신추진단이 발표한 "2024년 스마트제조혁신실태조사"에 따르면, 공장을 보유한 중소·중견 제조기업 중 스마트공장을 도입한 곳은 19.5%에 그쳤고, 그중에서도 75.5%는 여전히 "기초단계"에 머물러 있습니다. 도입률 자체보다 눈여겨봐야 할 대목은 이 "기초단계 정체" 현상입니다. 최신 AI 품질검사 시스템이나 IoT 센서를 들여와도, 20년 전 설치된 사출기나 컨베이어와 통신이 되지 않으면 그 설비는 고립된 섬으로 남습니다.
기존 설비의 가치를 살리면서 최신 자동화의 이점을 더하는 길은 분명히 있습니다. 이 글에서는 레거시 설비 연동이 왜 어려운지, 어떤 방식으로 풀 수 있는지, 그리고 현장에서 반복되는 실패 패턴은 무엇인지를 실무 중심으로 짚어보겠습니다.
구형 설비와 신형 시스템, 왜 말이 안 통할까
오래된 생산설비와 최신 자동화 시스템의 통합이 어려운 이유는 "통신 프로토콜의 불일치", "물리적 인터페이스 차이", "데이터 구조의 이질성"이 겹쳐서 나타나기 때문입니다.
1990~2000년대 설치된 설비는 대부분 제조사별 독자 통신 방식을 씁니다. Siemens 계열은 S7 프로토콜, Mitsubishi 계열은 MC 프로토콜, Allen-Bradley 계열은 DF1 프로토콜을 쓰는 식이라 서로 직접 통신이 되지 않습니다. RS-232, RS-485 같은 시리얼 통신 방식은 이더넷 기반 최신 시스템과 물리적으로 연결하는 것부터 난관입니다.
주요 호환성 걸림돌은 다음과 같이 정리할 수 있습니다.
- 통신 프로토콜: 제조사별 독자 규격 사용
- 물리적 인터페이스: 시리얼 통신 대 이더넷
- 데이터 형식: 정수형 대 부동소수점 등 표현 방식 차이
- 통신 속도: 세대 간 큰 격차
여기에 더해 설비 제조사들의 "폐쇄형 생태계" 전략도 걸림돌입니다. 자사 제품 간 연동에는 강하지만 타사 시스템과의 호환은 뒷전인 경우가 많습니다. 특정 브랜드 생태계에 한번 들어가면 이후 구매도 같은 브랜드로 유도되는 락인 효과를 노리는 구조인데, 중소기업 입장에서는 초기 설비 선택이 향후 십수 년의 확장 가능성을 좌우하게 됩니다.
연동 전 반드시 확인해야 할 것들
연동 프로젝트의 출발점은 보유 설비의 통신 스펙을 정확히 파악하는 일입니다. 제어반을 열어 PLC 모델명, 통신 모듈 종류, 사용 가능한 포트를 확인하고 다음을 점검하세요.
- PLC 제조사 및 모델명
- 설치된 통신 모듈 종류(이더넷, Profibus, DeviceNet 등)
- 사용 가능한 물리 포트(RS-232, RS-485, RJ45)
- 지원 프로토콜 범위(Modbus, OPC, 독자 규격)
- PLC 프로그램 원본 파일 및 프로그래밍 도구 보유 여부
특히 "PLC 프로그램 원본 보유 여부"가 결정적입니다. 원본이 없으면 기존 제어 로직을 건드리지 않은 채 통신 기능만 추가하기가 매우 어렵기 때문입니다.
최신 자동화 시스템은 대부분 OPC UA, Modbus TCP, MQTT 같은 개방형 표준을 지원합니다. 기존 설비가 이 중 하나라도 지원하면 연동 난이도가 크게 낮아집니다.
| 프로토콜 | 특징 | 호환성 | 주 적용 분야 |
|---|---|---|---|
| OPC UA | 산업 표준, 보안 기능 내장 | 매우 높음 | MES·ERP 연동 |
| Modbus TCP | 구조가 단순하고 범용적 | 높음 | 센서·계측기 |
| EtherNet/IP | 특정 제조사 생태계에 최적화 | 중간 | 컨베이어·로봇 |
| Profinet | 특정 제조사 생태계에 최적화 | 중간 | 고속 제어 |
| MQTT | 경량, IoT 특화 | 높음 | 데이터 수집 |
일반적으로 이더넷 포트가 기본 탑재된 시기 이후의 설비는 개방형 표준 지원 가능성이 높고, 그 이전 세대는 프로토콜 변환 게이트웨이를 거치는 우회 연동이 사실상 필수입니다.

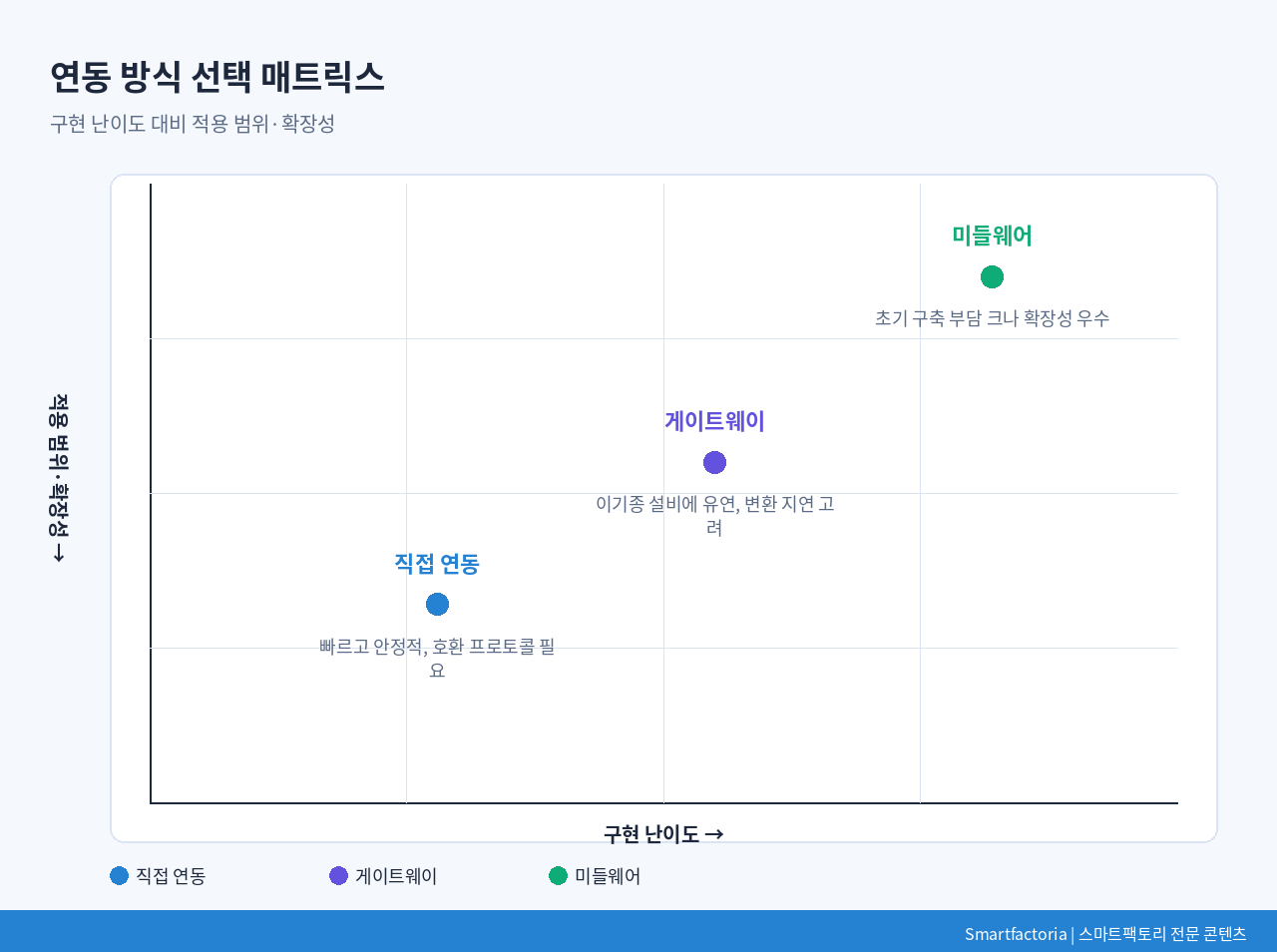

3가지 연동 방식, 무엇을 선택할까
직접 연동은 두 시스템의 PLC가 동일 네트워크에서 호환 프로토콜을 지원할 때 가장 빠르고 안정적인 방법입니다. 산업용 이더넷 스위치로 물리 연결한 뒤, 마스터 PLC에 통신 로직을 작성해 데이터 블록을 매핑하는 방식으로 구현합니다. 다만 과도한 데이터 폴링은 통신 지연을 유발하므로, 꼭 필요한 항목만 최소 주기로 읽어오는 것이 원칙입니다.
게이트웨이 방식은 제조사가 다르거나 구형 시리얼 통신 설비를 다룰 때 유효합니다. 한쪽에서 시리얼 통신으로 데이터를 받아 다른 쪽으로 이더넷 기반 프로토콜로 변환해 전송하는 구조로, 기존 PLC 프로그램을 건드리지 않고도 상위 시스템과 연동할 수 있다는 점이 강점입니다. 게이트웨이 선정 시에는 양쪽 프로토콜 지원 여부, 변환 지연 수준, 동시 연결 채널 수, 통신 장애 시 데이터 버퍼링 기능을 확인해야 합니다.
미들웨어 방식은 여러 이기종 설비를 MES·ERP·BI 시스템과 한꺼번에 통합할 때 적합합니다. 산업용 IoT 플랫폼이 각 PLC의 데이터를 표준 포맷으로 정규화해주기 때문에, 상위 애플리케이션은 PLC 종류를 신경 쓰지 않고 동일한 방식으로 데이터에 접근할 수 있습니다. 세 방식 중 초기 구축 부담은 가장 크지만, 확장성과 장기 운영 편의성 측면에서 이점이 있습니다.
세 방식은 배타적이지 않습니다. 오래된 설비군에는 게이트웨이를, 최근 설비군에는 직접 연동을, 전체 데이터 통합에는 미들웨어를 얹는 "혼합 구성"이 현장에서는 오히려 더 흔합니다.
폐쇄형 레거시 컨트롤러를 살린 실제 개조 사례
업종은 다르지만 참고할 만한 실제 사례가 있습니다. 2026년 국제학술지 "Applied Sciences"(MDPI)에 실린 산업 자동화 사례 연구에 따르면, 한 수력발전소는 수십 년 전 설치된 폐쇄형 독자 규격 거버너(제어장치)를, 유압 액추에이터·센서 같은 고가의 기계·유압 인프라는 그대로 둔 채 표준 산업용 PLC로 교체하는 방식으로 개조했습니다. 연구진은 부품 조달이 점점 어려워지고 "블랙박스" 구조 탓에 현장 엔지니어가 직접 고장을 진단하거나 제어 로직을 최적화하지 못한다는 점을 개조의 핵심 동기로 꼽았습니다.
개조 과정에서 새 위치제어 루프에 적분 제어를 적용하자 서보밸브가 분당 300회 넘게 미세하게 여닫히는 진동 현상이 나타났는데, 유압 액추에이터 자체가 적분기처럼 움직이는 특성과 적분 제어가 겹쳐 생긴 문제였습니다. 적분 동작을 끄고 비례 제어만 남기자 위치 오차가 크게 줄고 밸브의 불필요한 반복 동작도 사라졌습니다. 이 개조는 공장 인수시험과 현장 인수시험을 단계적으로 거친 뒤에야 실가동에 들어갔는데, 이는 앞서 설명한 "파일럿 후 확산" 원칙과 정확히 맞닿아 있습니다.
제조 현장과 업종은 다르지만, 폐쇄형 레거시 컨트롤러를 표준 부품 기반의 개방형 시스템으로 바꾸면서 값비싼 기계·유압 설비는 그대로 살린다는 접근 자체는 국내 제조 현장의 설비 연동에도 그대로 적용할 수 있는 원리입니다.

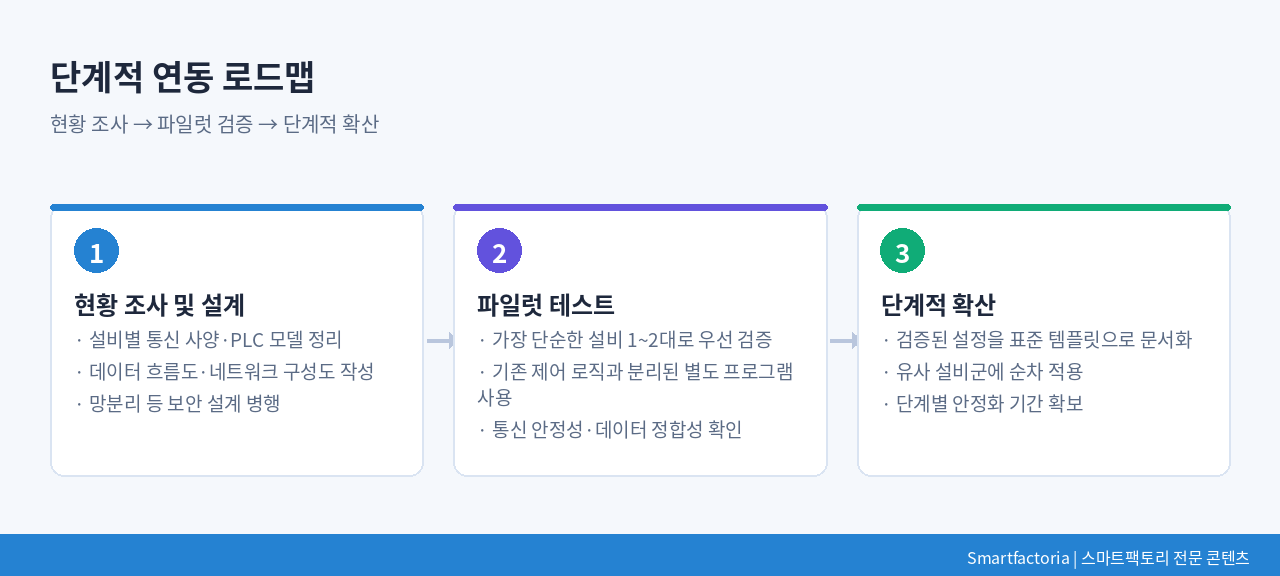

단계적 도입, 실패를 줄이는 순서
레거시 연동은 전체 라인을 한 번에 전환하는 방식으로는 좀처럼 성공하기 어렵습니다. 아래 순서로 리스크를 낮추는 것이 일반적인 접근입니다.
- 현황 조사 및 설계: 설비별 통신 사양, 수집할 데이터 항목, 데이터 흐름도, 네트워크 구성도를 문서화합니다. 생산망과 사무망을 분리하고 방화벽으로 접근을 통제하는 보안 설계도 이 단계에서 함께 세워야 합니다.
- 파일럿 테스트: 가장 단순한 설비 1~2대로 먼저 검증합니다. 기존 제어 로직과 분리된 별도 프로그램으로 데이터만 읽어오도록 구성해, 통신 오류가 나더라도 생산에 영향을 주지 않게 합니다. 통신 안정성과 데이터 정합성을 일정 기간 연속 가동하며 확인합니다.
- 단계적 확산: 파일럿에서 검증된 설정을 표준 템플릿으로 만들어 유사 설비군에 순차 적용합니다. 한 번에 너무 많은 설비를 추가하지 않고, 단계마다 안정화 기간을 두는 것이 안전합니다.
현장에서 반복되는 실패 패턴
연동 프로젝트가 흔들리는 지점은 대체로 비슷합니다.
PLC 프로그램 원본 없이 통신 기능을 무리하게 추가하려다 기존 제어 로직을 손상시키는 경우, 파일럿 검증 없이 전체 라인을 한꺼번에 전환해 생산 중단으로 이어지는 경우, 데이터 폴링 주기를 지나치게 짧게 잡아 네트워크 지연이 다른 설비의 제어 반응 속도에 영향을 주는 경우가 대표적입니다. 여기에 더해 현장 운영자가 새 시스템을 신뢰하지 못해 결국 수기 기록으로 되돌아가는 "조직적 저항"도 기술적 완성도와 무관하게 프로젝트를 무력화하는 원인입니다.
기술팀만으로는 이런 문제를 모두 예방하기 어렵습니다. 최소 1명의 PLC 프로그래머와 1명의 네트워크 담당자를 전담 배치하고, 설비 제조사의 기술 지원 창구를 확보해두는 조직적 준비가 기술적 준비만큼 중요합니다.
안전과 보안, 놓치면 안 되는 기준
생산 현장 네트워크를 연동할 때는 "망분리"가 출발점입니다. 국제적으로 산업제어시스템 보안 분야에서는 생산망과 사무망, 그리고 외부 인터넷 구간을 계층적으로 분리하고 각 계층 사이의 접근을 통제하는 방식을 권장합니다. 인터넷과 연결되는 구간에는 VPN과 암호화 통신을 적용하는 것이 기본이며, 통신 장애나 이상 트래픽이 발생했을 때 즉시 감지할 수 있는 모니터링 체계를 함께 갖춰야 합니다.
설비 자체의 안전 기능도 별개로 점검해야 합니다. 통신 연동으로 인해 기존 안전 인터록이나 비상정지 회로의 응답 속도가 느려지지 않는지, 원격 제어 기능 추가가 현장 안전수칙과 충돌하지 않는지를 사전에 확인하는 절차가 필요합니다.
비용은 어떻게 구성되나
같은 실태조사에서는 스마트공장 도입 시 자체 자금으로 구축한 기업 비중이 가장 높게 나타났습니다. 다만 자체 구축에 드는 비용은 대상 설비 수, 프로토콜 이기종성, 게이트웨이·미들웨어 도입 여부에 따라 기업마다 편차가 크므로, 이 수치를 그대로 우리 회사 예산으로 대입하기보다는 자체 견적을 통해 확인하는 편이 안전합니다.
비용 구조를 나눠 보면 초기 투자(하드웨어·소프트웨어·구축 인건비), 운영비(라이선스, 유지보수, 부품 교체), 숨은 비용(현장 교육, 파일럿 실패에 따른 재작업, 보안 체계 구축)으로 구분할 수 있습니다. 특히 숨은 비용은 견적 단계에서 누락되기 쉬운 항목이므로, 예비비를 별도로 확보해두는 편이 안전합니다.
정부의 스마트공장 보급·고도화 지원사업을 활용하면 초기 비용 부담을 상당 부분 낮출 수 있습니다. 지역 테크노파크나 중소벤처기업진흥공단을 통해 지원 조건과 한도를 직접 확인하는 것을 권장합니다.
연동은 끝이 아니라 시작이다
설비를 연동해 데이터를 모으는 것 자체는 목적이 아닙니다. 진짜 가치는 그 데이터를 실시간으로 들여다보고 분석에 활용하는 데서 나옵니다. 현장에서는 "엣지 컴퓨팅" 개념을 적용해, 산업용 PC 같은 소형 장비가 PLC 데이터를 1차로 수집·정제한 뒤 필요한 변화가 있을 때만 상위 서버로 전송하는 구조가 자주 쓰입니다. 모든 값을 매번 올려보내는 대신 이벤트 기반으로 전송하면 네트워크 부하를 크게 줄일 수 있습니다.
저장소로는 시간 흐름에 따른 조회가 잦은 설비 데이터의 특성상 시계열 데이터베이스가 일반 관계형 데이터베이스보다 유리한 경우가 많습니다. 이렇게 쌓인 데이터는 단순 모니터링을 넘어 예지 보전과 품질 분석으로 확장할 수 있습니다. 설비의 진동·온도·전류 값을 지속적으로 학습시키면 고장 징후를 사전에 포착하는 방향으로 발전시킬 수 있고, 공정 변수와 품질 데이터를 함께 분석하면 불량이 발생하는 조건을 구조적으로 규명하는 데도 도움이 됩니다. 다만 이런 고도화는 연동 인프라가 안정적으로 자리 잡은 이후에 단계적으로 얹는 것이 순서이며, 처음부터 예지 보전까지 한 번에 구현하려 하면 오히려 파일럿 단계의 리스크만 키우게 됩니다.
지금 시작해야 하는 이유
기존 생산설비와 자동화 시스템의 연동은 기술적으로 충분히 가능한 과제입니다. 핵심은 보유 설비의 통신 스펙을 정확히 파악하고, 직접 연동·게이트웨이·미들웨어 중 상황에 맞는 방식을 고르며, 파일럿을 거쳐 단계적으로 확산하는 것입니다.
"기초단계"에 머무는 스마트공장이 여전히 다수라는 조사 결과는, 뒤집어 보면 레거시 연동을 제대로 해내는 것만으로도 경쟁사 대비 앞설 여지가 크다는 뜻이기도 합니다. 설비 제어반을 열어 통신 스펙을 확인하는 것, 그것이 이 여정의 첫걸음입니다.
참고문헌
- 중소벤처기업부·스마트제조혁신추진단. "2024년 스마트제조혁신실태조사 결과 발표." 대한민국 정책브리핑. 2025.04.28. https://www.korea.kr/briefing/pressReleaseView.do?newsId=156686561
- Teixeira, J.M.A.; Pereira, F.A.d.S. "Intelligent PLC-Based Retrofit of a Kaplan Turbine Speed Governor: Industrial Automation, Hydraulic Hunting Suppression and FAT/SAT Validation." Applied Sciences (MDPI). 2026.08.11. https://www.mdpi.com/2076-3417/16/16/7995
