공기는 공짜가 아니다, 새는 공기부터 다시 봐야 하는 이유

공장의 압축공기는 흔히 전기, 가스, 물에 이은 네 번째 동력원으로 불린다. 그런데 공기 자체는 공짜처럼 보이기 때문에, 압축공기를 만드는 데 드는 전력과 새어 나가는 공기의 비용은 쉽게 간과된다.

지난 9월 30일 보도된 기사는 미국 에너지부(DOE)의 산업용 압축공기 효율 개선 안내서를 소개하며, 압축공기 누설을 막은 뒤에는 압축기의 운전 제어도 다시 조정해야 절감 효과가 실제로 나타난다고 짚었다. 새던 공기가 줄어든 만큼 압축기가 덜 돌도록 바꾸지 않으면, 수리 효과가 전기요금으로 이어지지 않는다는 것이다.

기사는 점검 대상이 배관에만 한정되지 않는다고 강조했다. 연결부, 유연관(호스), 이음쇠(피팅), 압력 조절기, 밸브, 응축수 배출 장치 모두 누설이 발생하는 지점이다. 결국 공압 설비를 이루는 부품 하나하나를 이해해야 누설도, 동작 불량도 줄일 수 있다.

이 글은 공압 자동화를 처음 다루는 실무자를 위해 공압 회로의 기본 구성부터 실린더와 전자 밸브의 원리, 선정 기준, 에너지 관리까지 순서대로 정리한다.

출처: 비건뉴스, “공장 압축공기 누설, 수리 뒤 운전 제어도 조정해야” (2026.09.30) – https://www.vegannews.co.kr/news/article.html?no=389689

1. 공압 자동화란 무엇인가

공압 자동화는 압축공기의 압력을 이용해 설비의 동작을 자동으로 수행하는 방식이다. 압축된 공기가 실린더 안으로 들어가 밀대(피스톤)를 밀면 직선 운동이 생기고, 회전 작동기에 들어가면 회전 운동이, 집게(그리퍼)에 들어가면 잡는 동작이 생긴다.

공장 자동화의 구동 방식은 크게 공압, 유압, 전동으로 나뉜다. 각각의 특징을 비교하면 공압이 어디에 적합한지 분명해진다.

공압의 가장 큰 장점은 단순함과 속도다. 부품이 적고 고장 원인이 명확해 유지보수가 쉽고, 과부하가 걸려도 공기가 압축될 뿐 장치가 망가지지 않는다. 전기 불꽃이 없어 폭발 위험이 있는 환경에서도 쓸 수 있다.

반면 공기는 압축되는 성질이 있어 중간 위치에 정확히 세우기 어렵고, 압축기에서 만든 에너지 가운데 실제 일로 쓰이는 비율이 낮다. 따라서 공압은 ‘양 끝단까지 빠르게 움직이는 반복 동작’에 가장 잘 맞는다.

2. 공압 회로의 전체 구성: 공기가 일을 하기까지

공압 설비는 압축공기를 만들고, 깨끗하게 처리하고, 알맞은 압력으로 조절한 뒤, 방향을 바꿔 작동기로 보내는 흐름으로 이루어진다. 이 흐름을 단계별로 보면 다음과 같다.

1. 생산: 공기 압축기가 대기 중의 공기를 빨아들여 압축하고, 공기 저장조에 모아 압력 변동을 줄인다.
2. 처리: 압축 과정에서 생긴 수분을 제습 건조기(드라이어)로 없애고, 거름 장치(필터)로 먼지와 기름 입자를 걸러낸다.
3. 분배: 주 배관을 통해 공장 곳곳의 설비로 공기를 보낸다.
4. 조질: 설비 입구에서 공기 조질 장치(FRL)가 공기를 한 번 더 거르고, 감압 조절기(레귤레이터)로 필요한 압력에 맞추며, 필요하면 급유기(루브리케이터)로 기름을 섞는다.
5. 제어: 전자 밸브가 전기 신호를 받아 공기의 흐름 방향을 바꾼다.
6. 작동: 실린더, 회전 작동기, 집게, 진공 발생기(이젝터)가 공기의 힘으로 실제 동작을 한다.
7. 배기: 일을 마친 공기는 소음기를 거쳐 대기로 빠져나간다.

이 가운데 현장에서 가장 자주 소홀해지는 단계가 처리다. 국제표준화기구(ISO)의 압축공기 품질 표준(ISO 8573-1)은 압축공기의 주요 오염 물질을 고체 입자, 물, 기름의 세 가지로 보고 각각의 청정 등급을 정하며, 기체와 미생물 오염도 함께 다룬다¹⁾. 오염된 공기는 전자 밸브의 내부 축을 붙게 만들고, 실린더 밀봉재를 상하게 해 동작 불량의 주된 원인이 된다.

특히 수분은 배관 안에서 물로 맺혀 녹을 만들고, 겨울철에는 얼어서 밸브를 막는다. 배관의 낮은 지점과 거름 장치에 고인 응축수를 정기적으로 빼내거나 자동 배출 장치를 다는 것만으로도 고장의 상당 부분을 줄일 수 있다.

3. 실린더의 구조와 종류

실린더는 압축공기의 압력을 직선 운동으로 바꾸는 공압 작동기다. 공압 자동화에서 가장 많이 쓰이는 부품이며, 기본 구조는 다음과 같다.

• 관(통): 공기가 들어가는 원통형 몸체
• 밀대(피스톤): 관 안에서 공기의 압력을 받아 움직이는 부분
• 막대(로드): 밀대와 연결되어 바깥으로 힘을 전달하는 축
• 앞·뒤 덮개: 관의 양 끝을 막고 공기 연결구(포트)를 갖춘 부분
• 밀봉재: 공기가 새지 않도록 밀대와 막대 둘레를 막는 고무 부품
• 완충 장치(쿠션): 행정(스트로크) 끝에서 속도를 줄여 충격을 흡수하는 부분

용도에 따라 다양한 형태의 실린더가 쓰인다.

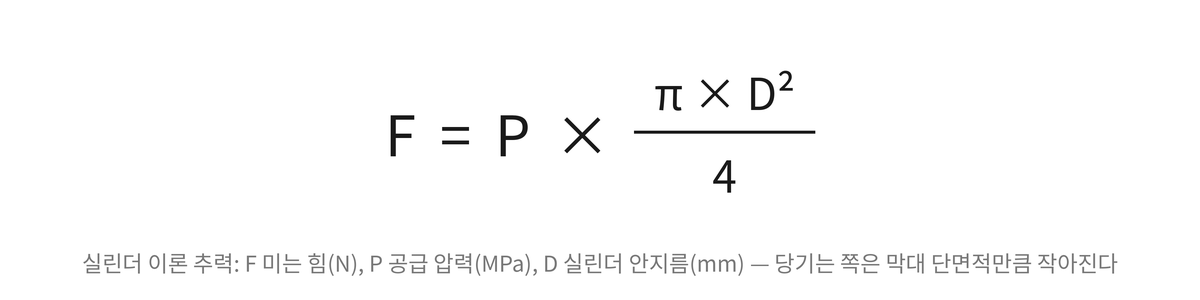

실린더가 낼 수 있는 힘은 공급 압력과 밀대의 단면적으로 정해진다.

예를 들어 안지름 40mm인 실린더에 0.5MPa의 압력을 걸면 밀대 단면적은 약 1,257mm²이고, 이론상 미는 힘은 약 628N이다. 당기는 쪽은 막대가 차지하는 면적만큼 힘이 작아진다.

다만 이는 마찰과 압력 손실이 없는 이론값이다. 실제로는 밀봉재 마찰, 배관 압력 손실, 움직이는 속도에 따른 힘 손실이 있으므로 필요한 힘보다 충분히 여유 있는 안지름을 골라야 한다. 특히 빠르게 움직여야 하는 동작일수록 여유를 크게 잡는다.

4. 전자 밸브(솔레노이드 밸브)의 원리와 종류

전자 밸브(솔레노이드 밸브)는 전기 신호를 받아 공기의 흐름 방향을 바꾸는 장치다. 전자석(코일)에 전기가 흐르면 내부 축(스풀)이 움직여 공기 길이 바뀌고, 이에 따라 실린더가 나가거나 들어온다. 공압 회로에서 전기 제어와 공기 동력을 잇는 연결 고리 역할을 한다.

전자 밸브는 연결구 수와 위치 수로 구분한다. 연결구는 공기가 드나드는 구멍의 개수이고, 위치는 내부 축이 멈출 수 있는 상태의 개수다.

전자석의 수에 따라서도 동작이 달라진다. 단전자석형은 전기가 끊기면 용수철 힘으로 원래 위치로 돌아간다. 복전자석형은 양쪽에 전자석이 있어, 전기가 끊겨도 마지막 위치를 그대로 유지한다.

이 차이는 정전이나 비상 정지 때의 안전과 직결된다. 예를 들어 부품을 잡고 있는 집게를 단전자석형으로 구성하면, 전기가 끊기는 순간 집게가 열려 부품이 떨어질 수 있다. 반대로 사람이 손을 넣는 위치의 누름 실린더를 복전자석형으로 구성하면, 비상 정지 후에도 실린더가 계속 누르고 있을 수 있다. 전자 밸브를 고를 때는 “전기가 끊기면 이 설비는 어떤 상태가 되어야 안전한가”를 먼저 정해야 한다.

내부 구조로는 전자석이 직접 내부 축을 움직이는 직동식과, 작은 보조 밸브의 공기 압력으로 주 밸브를 움직이는 보조 공기 작동식(파일럿식)이 있다. 보조 공기 작동식은 작은 전력으로 큰 유량을 다룰 수 있어 널리 쓰이지만, 동작에 필요한 최저 압력이 있다는 점을 확인해야 한다.

5. 속도·위치 제어: 실린더를 원하는 대로 움직이기

실린더를 설비에 맞게 쓰려면 얼마나 빠르게, 어디까지 움직였는지를 관리해야 한다.

속도 조절기는 공기의 흐름 양을 줄여 실린더 속도를 조절한다. 복동 실린더에서는 일반적으로 실린더에서 빠져나가는 공기의 양을 조절하는 방식을 쓴다. 들어가는 공기를 조절하면 실린더가 툭툭 끊기며 움직이는 현상이 생기기 쉽지만, 배기를 조절하면 반대쪽 공기가 받쳐 주어 부드럽고 안정적으로 움직인다.

완충 장치는 행정 끝에서 밀대 속도를 줄여 충격을 흡수한다. 무거운 물체를 빠르게 움직이는 실린더는 충격으로 덮개나 설비가 손상될 수 있으므로, 실린더 내장 완충 장치로 부족하면 별도의 충격 흡수기를 단다.

위치 감지기는 실린더가 끝까지 나갔는지, 들어왔는지를 확인한다. 밀대에 자석을 내장한 실린더의 바깥 홈에 자기 접점 감지기(리드 스위치)나 전자식 자기 감지기를 붙이는 방식이 가장 흔하다. 공압 자동화의 제어 흐름은 다음과 같은 고리를 이룬다.

1. 프로그램형 제어기(PLC)가 전자 밸브에 동작 신호를 보낸다.
2. 전자 밸브가 공기 방향을 바꿔 실린더를 움직인다.
3. 실린더 끝단의 위치 감지기가 도착 신호를 제어기로 돌려보낸다.
4. 제어기는 도착 신호를 확인한 뒤 다음 동작으로 넘어간다.

여러 개의 전자 밸브는 하나의 다기관 받침(매니폴드)에 모아 배관과 배선을 줄인다. 최근에는 밸브 묶음 장치(밸브 아일랜드)에 통신 기능을 넣어 배선 한 가닥으로 수십 개 밸브를 제어하고, 밸브의 상태 정보까지 제어기로 보내는 방식이 늘고 있다.

6. 공압 부품 선정과 설계 실무

공압 설비의 문제는 대부분 부품 선정 단계에서 시작된다. 다음 항목을 순서대로 확인하면 시행착오를 크게 줄일 수 있다.

• 필요한 힘: 움직일 물체의 무게, 마찰, 가공 반력을 더하고 여유를 둬 실린더 안지름을 정한다.
• 행정과 설치 방식: 이동 거리, 설치 공간, 고정 방식(앞쪽 고정, 뒤쪽 회전 고정 등)을 정한다. 막대에 옆 방향 힘이 걸리면 안내 장치가 달린 실린더를 쓴다.
• 속도와 유량: 실린더가 빠르게 움직이려면 그만큼 많은 공기가 필요하다. 전자 밸브와 공기관(튜브)의 유량이 부족하면 속도가 나지 않는다.
• 공급 압력과 압력 손실: 압축기 출구 압력이 아니라 설비 입구에서 실제로 쓸 수 있는 압력을 기준으로 계산한다. 긴 배관과 좁은 공기관은 압력을 떨어뜨린다.
• 사용 환경: 절삭유, 용접 불꽃, 고온, 먼지가 있는 곳에는 그에 맞는 밀봉재와 보호 덮개를 고른다.
• 정전·비상 정지 시 상태: 앞서 본 것처럼 전자 밸브 형식으로 안전한 상태를 설계한다.

현장에서 자주 반복되는 실수도 있다. 실린더 안지름만 키우고 밸브와 공기관은 그대로 두어 속도가 오히려 느려지는 경우, 감압 조절기를 공급 압력 가까이 올려 두어 압력이 조금만 떨어져도 동작이 불안정해지는 경우, 그리고 공기 조질 장치의 거름 장치를 교체하지 않아 압력 손실이 계속 커지는 경우다.

부품 표준화도 중요하다. 같은 기능에 제각각인 실린더와 밸브를 쓰면 예비품 관리가 어렵다. 국제 표준 치수의 실린더와 밸브를 공장 표준으로 정해 두면 교체와 유지보수가 훨씬 쉬워진다.

7. 공압 설비의 에너지 관리: 누설부터 막아라

공압 설비의 가장 큰 숨은 비용은 공기 누설이다. 미국 에너지부와 압축공기 효율 협의체(Compressed Air Challenge)의 자료에 따르면, 누설은 때로 압축기 출력의 20~30%를 낭비하며, 관리가 잘 되지 않은 일반적인 공장의 누설률은 전체 압축공기 생산 능력의 20% 수준에 이른다²⁾. 반면 꾸준히 누설을 찾아 고치면 누설을 압축기 출력의 10% 미만으로 줄일 수 있다²⁾.

누설은 주로 이음매와 연결부에서 발생한다²⁾. 미국 에너지부는 흔히 누설이 생기는 지점으로 연결 장치, 유연관, 공기관, 이음쇠, 배관 이음부, 빠른 연결구, 공기 조질 장치, 응축수 배출기, 밸브, 사용처의 분사 장치 등을 꼽았다³⁾. 누설은 에너지 낭비에 그치지 않고 공급 압력을 떨어뜨려 실린더 동작을 불안정하게 만들고, 압축기를 불필요하게 자주 돌려 수명을 줄인다³⁾.

공압 설비의 에너지를 줄이는 실무 방법은 다음과 같다.

1. 누설 점검 정례화: 생산이 멈춘 휴일에 압축기 가동 상태를 기록하면 누설량을 가늠할 수 있다. 초음파 탐지기로 위치를 찾고, 수리 후에는 압축기 운전 설정도 다시 맞춘다.
2. 공급 압력 낮추기: 안전을 이유로 조금씩 올라간 압력을 실제 필요한 수준으로 되돌린다. 압력이 높을수록 누설량도 늘어난다.
3. 사용하지 않는 구역 차단: 가동하지 않는 설비나 구역의 공기 공급을 차단 밸브로 끊는다.
4. 불어내기 용도 점검: 열린 관으로 공기를 내뿜는 청소·건조 작업은 공기 소모가 크다. 전용 분사구(노즐)로 바꾸거나 다른 방식으로 대체할 수 있는지 검토한다.
5. 전동 작동기와 비교: 다점 정지나 높은 위치 정밀도가 필요한 동작, 하루 종일 쉬지 않고 반복하는 동작은 전동 작동기가 에너지 측면에서 유리할 수 있다.

8. 디지털 전환 관점: 공압 설비도 자료를 남긴다

공압 설비는 단순한 기계 장치로 여겨지지만, 감지기와 통신을 더하면 설비 상태를 알려주는 자료원이 된다.

• 유량·압력 감지기: 설비별 공기 사용량을 측정해 어느 설비가 공기를 많이 쓰는지, 비가동 시간에도 공기가 흐르는지(누설 징후)를 파악한다.
• 작동 횟수 집계: 위치 감지기 신호로 실린더와 전자 밸브의 누적 작동 횟수를 세어, 밀봉재와 밸브의 교체 시기를 미리 정한다.
• 동작 시간 추적: 실린더가 끝단에 도착하는 시간이 점점 길어지면 밀봉재 마모, 압력 저하, 속도 조절기 막힘의 징후로 볼 수 있다.
• 통신형 밸브 묶음 장치: 전자석 단선, 단락 같은 고장을 제어기에서 바로 확인해 복구 시간을 줄인다.

이렇게 모은 자료는 상태 기반 정비와 에너지 관리의 근거가 된다. 나아가 여러 설비의 공기 사용 패턴과 생산 계획을 함께 분석하면, 압축기 운전 대수와 공급 압력을 공장 전체 수요에 맞춰 최적화하는 인공지능 전환(AX)의 기반으로도 활용할 수 있다.

공압 자동화는 단순하지만, 원리를 알아야 제대로 쓴다

공압 자동화는 압축공기라는 단순한 동력으로 빠르고 값싸게 자동화를 구현하는 방식이다. 그러나 공기를 만드는 데 드는 에너지, 공기의 압축성, 오염과 누설이라는 특성을 이해하지 못하면 동작 불량과 숨은 비용이 계속 쌓인다.

본문의 핵심을 정리하면 다음과 같다.

• 특성: 공압은 단순하고 빠르며 과부하에 강하지만, 중간 정지와 에너지 효율에는 약하다.
• 회로: 생산 → 처리 → 분배 → 조질 → 제어 → 작동 → 배기의 흐름으로 구성되며, 공기 품질 관리가 고장 예방의 출발점이다.
• 실린더: 용도에 맞는 형식을 고르고, 공급 압력과 안지름으로 힘을 계산하되 충분한 여유를 둔다.
• 전자 밸브: 연결구·위치 수와 전자석 형식을 고르며, 정전 시 안전한 상태를 먼저 정한다.
• 에너지: 누설 점검, 압력 낮추기, 사용하지 않는 구역 차단으로 숨은 비용을 줄인다.

제조기업은 공압 설비를 ‘값싼 부품’이 아니라 에너지를 소비하는 설비로 보고, 부품 표준화와 정기 누설 점검을 운영 체계에 포함할 것을 권한다. 설비 제작 기업과 체계 통합 기업(SI)은 동작 구현을 넘어 안전 상태 설계, 공기 사용량 측정, 상태 감시까지 고려한 공압 설계를 경쟁력으로 삼아야 한다. 새는 공기 하나를 막는 일이 공장 전체의 효율을 바꾸는 출발점이 된다.
