고정형 로봇 아크 용접 자동화, 중소 제조업체가 도입 전 따져봐야 할 것들
숙련공은 줄어드는데, 품질 편차는 커지는 용접 현장
아크 용접은 고온의 전기 아크로 금속을 접합하는 공정으로, 오랫동안 숙련 기능공의 손끝 감각에 의존해 왔다. 문제는 그 숙련도가 쉽게 대체되지 않는다는 점이다. 작업자마다 용접 품질이 달라지고, 장시간 반복 작업에 따른 피로와 안전사고 위험도 함께 커진다.
특히 중소 제조업체는 이 문제를 더 뼈아프게 겪는다. 신규 용접공 채용 자체가 쉽지 않고, 어렵게 채용해도 숙련까지 걸리는 시간과 이탈률을 감당하기 어렵다. 이런 흐름 속에서 고정형 다관절 로봇을 활용한 아크 용접 자동화가 현실적인 대안으로 자리잡고 있다.
이 글은 고정형 로봇 아크 용접 시스템의 구조와 작동 방식, 도입 시 따져봐야 할 비용과 안전 기준, 그리고 해외 도입 사례에서 확인된 성과와 시행착오를 함께 정리했다. 도입을 검토 중인 실무 담당자가 판단 기준을 세우는 데 참고가 되도록 구성했다.
고정형 다관절 로봇 아크 용접 시스템이란
고정형 아크 용접 로봇 시스템은 로봇이 한 자리에 고정되고, 용접 대상 구조물이 컨베이어나 로딩 로봇을 통해 로봇 앞으로 이송되는 방식이다. 구조물은 지그나 포지셔너에 정밀하게 고정된 뒤 로봇이 용접을 수행하고, 작업이 끝나면 자동으로 배출된다. 사람이 위치를 일일이 잡아주지 않아도 된다는 점이 핵심이다.
이 방식은 반복 생산되는 부품에 특히 유리하다. 지그 하나로 여러 로트를 반복 처리할 수 있고, 로봇의 경로와 속도가 프로그램으로 고정되어 있어 사람이 개입할 때보다 결과의 편차가 작다.
대표 특징
- 구조물 자동 로딩·언로딩: 컨베이어 또는 로딩 로봇이 대상물을 공급하고 배출까지 처리한다.
- 지그·포지셔너 기반 고정: 구조물을 반복 가능한 정밀도로 고정해 용접 위치 편차를 줄인다.
- 복수 로봇 동시 운용: 생산량에 따라 셀 단위로 로봇을 늘려 처리 속도를 조정할 수 있다.
- 다양한 형상 대응: 지그와 프로그램을 교체하면 여러 크기의 구조물에도 적용할 수 있다.
이 시스템은 반복 생산이 필요한 부품에 적합하며, 숙련 인력의 공백을 대체할 수 있는 대안으로 주목받고 있다. 특히 생산 라인 전체가 이미 컨베이어 기반으로 짜여 있는 공장이라면, 기존 이송 설비에 로봇 셀을 끼워 넣는 방식으로 도입 부담을 줄일 수 있다는 점도 실무적으로 눈여겨볼 부분이다.

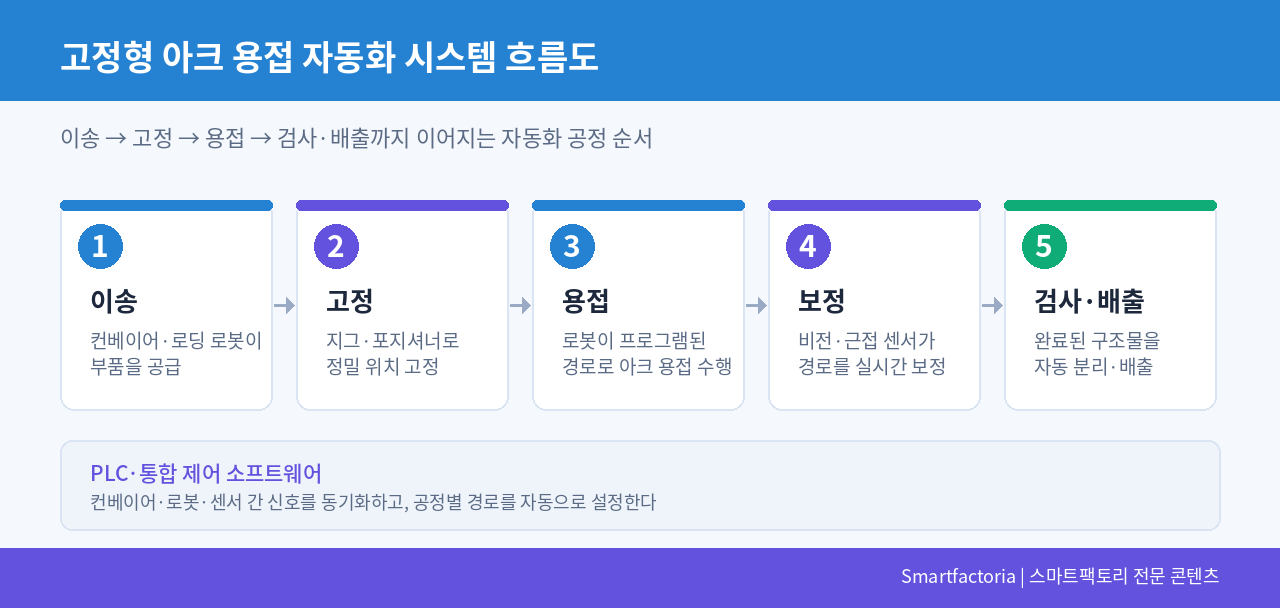

시스템을 구성하는 핵심 장비
아크 용접 자동화는 로봇 한 대만으로 완성되지 않는다. 이송, 고정, 용접, 제어가 하나의 흐름으로 연결되어야 실제 생산성으로 이어진다.
- 이송 설비(컨베이어·로딩 로봇): 부품을 정해진 위치로 옮기고, 불량품은 자동으로 분리한다.
- 지그·포지셔너: 구조물을 정밀 고정하고, 열변형으로 인한 품질 저하를 억제하는 구조로 설계한다.
- 아크 용접 로봇: 고정형 다관절 구조로 고열·정밀 제어에 최적화되어 있다.
- 비전·근접 센서: 용접 경로와 위치를 인식해 로봇의 동작을 실시간으로 보정한다.
- PLC 및 통합 제어 소프트웨어: 컨베이어, 로봇, 센서 간 신호를 동기화하고 공정별 경로를 자동 설정한다.
- 안전 보호 장치: 스패터 차단 커버와 근접 감지 센서로 작업자 접근을 통제한다.
수작업 용접과 무엇이, 얼마나 다른가
| 항목 | 수작업 용접 | 로봇 용접 |
|---|---|---|
| 정밀도 | 작업자 숙련도에 따라 다름 | 프로그램된 경로로 일정하게 유지 |
| 품질 편차 | 작업자·컨디션에 따라 발생 | 지그·경로 고정으로 편차가 작음 |
| 작업 속도 | 숙련도·피로도에 따라 변동 | 설정된 속도로 반복 유지 |
| 작업자 피로·안전 부담 | 높음 | 상대적으로 낮음 |
| 가동 방식 | 교대 인력에 의존 | 무인 연속 가동 가능 |
표를 보면 로봇 용접의 강점은 속도 자체보다 "일관성"에 있다는 점을 알 수 있다. 사람이 하루 종일 같은 품질을 유지하기는 쉽지 않지만, 로봇은 지그와 프로그램이 고정되어 있는 한 그 품질을 그대로 반복한다.
도입 비용, 어디에 얼마나 들어가는가
로봇 용접 자동화의 비용은 로봇 본체 가격만으로 끝나지 않는다. 초기 투자 단계에서는 다음과 같은 항목이 함께 들어간다.
- 지그·포지셔너 설계 및 제작비
- 컨베이어·센서 등 주변 장치 비용
- 시스템 통합(SI) 비용
- 설치 후 초기 프로그래밍·티칭 비용
운영 단계에서도 다음과 같은 비용이 꾸준히 발생한다.
- 용접 와이어·가스 등 소모품 비용
- 정기 점검 비용
- 제품 변경 시 프로그램 재설정 비용
중소기업이 흔히 놓치는 부분은 "숨은 비용"이다. 제품 형상이 바뀔 때마다 지그를 새로 설계하거나 프로그램을 재작성해야 하는데, 이 비용을 과소평가하면 도입 후 예산 초과로 이어지기 쉽다.

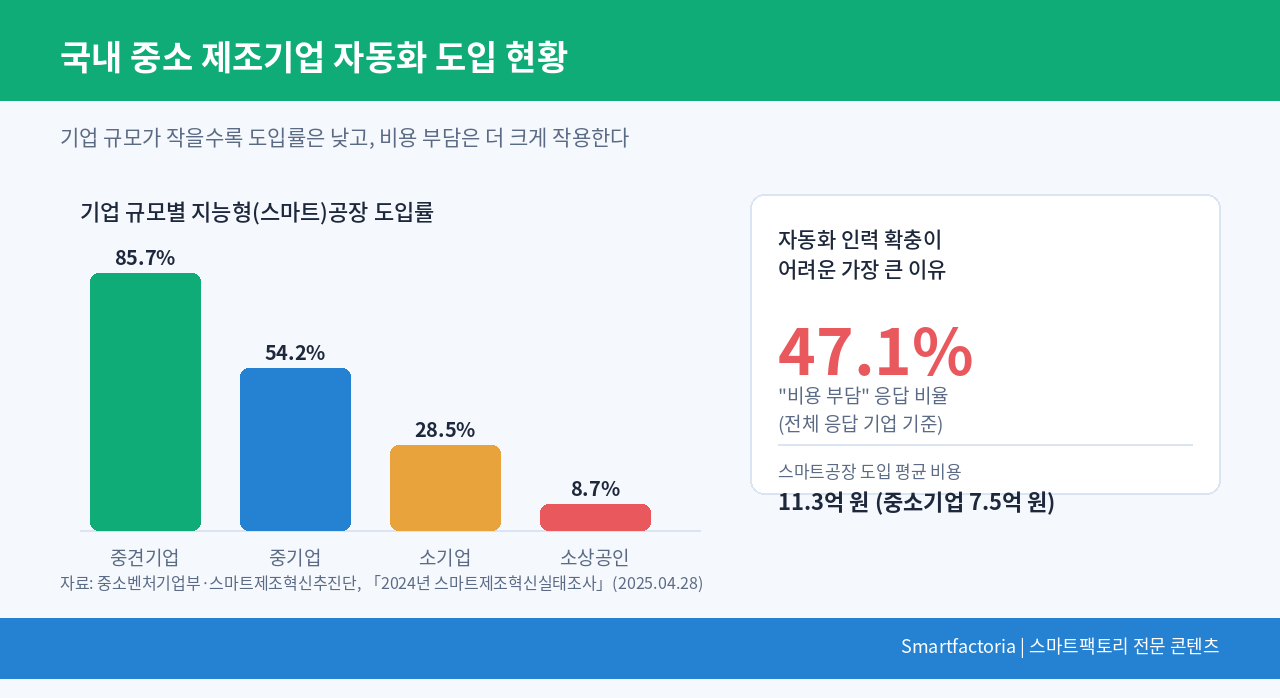

자동화 투자에 대한 국내 통계도 이 부담을 뒷받침한다. 중소벤처기업부와 스마트제조혁신추진단이 발표한 2024년 스마트제조혁신실태조사에 따르면, 스마트공장 도입 평균 비용은 11억 3천만 원, 중소기업으로 좁히면 7억 5천만 원으로 조사됐다. 같은 조사에서 공장을 보유한 중소·중견 제조기업 중 지능형(스마트)공장을 도입한 비율은 19.5%에 그쳤다. 기업 규모별 도입률은 다음과 같이 나타났다.
- 중견기업: 85.7%
- 중기업: 54.2%
- 소기업: 28.5%
- 소상공인: 8.7%
기업 규모가 작을수록 도입률이 크게 낮아지는 흐름이 뚜렷하다. 같은 조사에서 자동화 설비 도입에 필요한 인력을 확충하지 못하는 가장 큰 이유로 응답 기업의 47.1%가 "비용 부담"을 꼽았다.
같은 조사에서는 도입 방식과 자금 조달 방식도 함께 조사됐다.
- 외부 전문기업을 통한 솔루션 도입: 46.4%
- 자체 전문인력 활용: 45.9%
- 자체 자금으로 조달: 56.9%
외부 SI 업체에 맡기면 초기 설계 부담은 줄지만 지그·프로그램에 대한 내부 노하우가 쌓이기 어렵고, 반대로 자체 인력으로 구축하면 노하우는 쌓이지만 시행착오 기간이 길어질 수 있다는 점을 함께 고려해야 한다.
이 통계는 특정 용접 로봇 시스템의 가격이 아니라 국내 중소 제조기업의 스마트공장·자동화 설비 도입 전반에 대한 조사 결과다. 다만 규모가 작은 기업일수록 자동화 투자 문턱이 높고, 그 부담을 대부분 자체 자금으로 감당하고 있다는 구조적 흐름은 아크 용접 로봇을 검토할 때도 동일하게 적용된다.
안전과 품질을 가르는 기준
아크 용접은 고온의 아크광과 스패터, 흄이 발생하는 공정이라 작업자 보호가 필수다. 로봇 셀에는 다음과 같은 보호 장치가 기본으로 포함된다.
- 스패터·비산먼지 차단 보호 커버
- 근접 감지 센서(작업자 접근 시 감속·정지)
- 비상정지 장치
용접 품질과 관련해서는 국제표준(ISO)에서 용접 절차와 파라미터의 신뢰성을 검증하는 요건을 다루고 있다. 이 요건은 용접 속도나 전압 같은 값을 임의로 조정하지 못하게 하는 경우가 많아, 자동화로 생산성을 높이려면 속도 자체를 바꾸는 대신 셀 구성과 작업 흐름을 최적화하는 방향으로 접근해야 한다. 실제로 다음에 소개할 해외 사례에서도 이 제약이 시스템 설계의 출발점이 되었다.
산업용 로봇 안전 분야의 국제표준은 로봇과 작업자가 함께 있는 공간을 어떻게 구분하고, 사람이 접근했을 때 로봇의 속도와 힘을 어떻게 제한할지에 대한 일반적인 원칙을 제시한다. 고정형 산업용 로봇은 통상 펜스나 라이트커튼으로 작업 구역을 분리하는 방식을 기본으로 하며, 협동로봇처럼 사람과 같은 공간에서 작업하는 방식과는 안전 설계 자체가 다르다는 점을 도입 검토 단계에서 구분해 두는 것이 좋다.
해외 도입 사례에서 확인된 성과와 시행착오
유럽의 한 압력용기 제조업체(A사)는 의약품 제조용 대형 압력용기를 생산하며, 제품마다 크기와 형상이 달라 표준화된 용접 프로그램을 적용하기 어려운 구조였다. 기존에는 노후한 로봇 시스템을 쓰고 있었고, 일부 공정은 여전히 용접공이 직접 로봇 위치를 하나하나 지정하는 수작업 프로그래밍에 의존해 작업 지연이 반복됐다. 게다가 용접 속도와 전압은 국제표준으로 고정되어 있어, 그 값을 조정해 생산성을 높이는 방법은 애초에 선택지가 아니었다.
A사는 로봇과 포지셔너를 갠트리 구조로 재구성하고, 오프라인 프로그래밍 소프트웨어로 다음 제품의 용접 경로를 미리 준비해 두는 방식을 도입했다. 한 제품을 로봇이 용접하는 동안 다른 제품의 프로그램을 미리 짜 두는 구조여서, 교체 시간 자체가 거의 발생하지 않게 된 것이 핵심이었다. 그 결과 전체 공정 사이클타임이 절반으로 줄었고, 생산 능력은 약 35퍼센트 향상됐다. 3교대 중 한 교대는 무인으로 운영될 만큼 안정화됐다.
이 사례에서 확인되는 시행착오 지점은 두 가지다. 첫째, 로봇을 도입했다고 해서 자동으로 생산성이 오르지 않는다는 것이다. 수작업 프로그래밍에 의존하는 구간이 남아 있으면 병목은 그대로 남는다. 둘째, 규격상 조정할 수 없는 값을 바꾸려 하기보다, 셀 구성과 프로그래밍 방식 자체를 바꾸는 것이 더 효과적인 개선 지점이었다는 점이다. 중소 제조업체가 로봇 용접을 도입할 때도, 로봇 성능 자체보다 프로그래밍 체계와 셀 레이아웃을 함께 설계했는지가 성과를 가르는 경우가 많다.
모든 공정을 로봇화할 필요는 없다
로봇 용접이 유리한 영역은 형상이 반복되고 물량이 일정한 제품이다. 반대로 소량 다품종이거나 형상이 자주 바뀌는 제품까지 무리하게 로봇화하면 지그 교체와 프로그램 재작성 비용이 오히려 생산성을 깎아먹을 수 있다.
현실적인 접근은 물량과 반복성을 기준으로 공정을 나누는 것이다. 대량·반복 생산 라인은 고정형 로봇으로 전환하고, 소량·다품종 라인은 숙련 인력이나 협동로봇 기반의 유연한 방식을 그대로 유지하는 혼합 운영이 초기 투자 부담을 낮추는 현실적인 선택지가 될 수 있다.
이 판단은 감으로 할 일이 아니다. 최근 3~6개월간 생산한 품목을 형상별로 나눠 물량과 반복 빈도를 정리해보면, 전체 물량의 상당 부분을 소수의 반복 품목이 차지하는 경우가 많다. 그 반복 품목부터 로봇화하고, 나머지는 기존 방식을 유지하는 단계적 접근이 전체를 한 번에 자동화하는 것보다 위험 부담이 작다.
자동화는 로봇 구매가 아니라 공정 설계의 문제다
고정형 다관절 로봇 아크 용접 시스템은 반복 생산에서 정밀도와 일관성을 확보하고, 작업자를 위험하고 피로한 공정에서 벗어나게 하는 효과적인 대안이다. 다만 이 글에서 살펴본 것처럼 성과는 로봇 자체가 아니라 지그·프로그래밍·셀 레이아웃을 얼마나 정교하게 설계했는지에서 갈린다.
도입을 검토 중인 담당자라면, 로봇 사양표를 먼저 볼 것이 아니라 현재 반복 생산되는 품목이 무엇인지, 그 품목의 형상 변동 폭이 얼마나 되는지부터 정리해보는 것이 첫걸음이 될 수 있다. 그 데이터가 지그 설계와 비용 산정의 출발점이 되기 때문이다.
거기에 더해, 앞서 살펴본 해외 사례처럼 로봇 성능 자체보다 프로그래밍 체계와 셀 레이아웃이 성과를 가른다는 점, 그리고 국내 통계가 보여주듯 자동화 투자 부담을 대부분 자체 자금으로 감당해야 한다는 현실까지 함께 고려한다면, 무리한 전면 자동화보다 반복 품목 중심의 단계적 접근이 중소 제조업체에게는 더 안전한 출발점이 될 것이다.
참고문헌
- International Federation of Robotics. "Flexible welding cells help to produce large pressure vessels in half the time." IFR Case Studies. 2026-08-19. https://ifr.org/case-studies/flexible-welding-cells-help-to-produce-large-pressure-vessels-in-half-the-time
- 중소벤처기업부. "2024년 스마트제조혁신실태조사 결과 발표." 대한민국 정책브리핑. 2025-04-28. https://www.korea.kr/briefing/pressReleaseView.do?newsId=156686561
